Geschikt voor o.a. keukenachterwanden.
Krasvrij, makkelijk schoon te houden en zonder boren makkelijk te bevestigen met zuurvrije kit. Een strakke manier om het stuukwerk in de keuken tegen vetspetters te beschermen. Ook voor panelen in en naast deuren, bad- en douche wanden en toiletwand. Houdt rekening met het feit dat standaard het glas een groenige kleur heeft en dat kan invloed op de uiteindelijke kleur (vooral bij lichte RAL kleuren). Alternatief is dan Extra helder glas. Kijk bij http://www.ralkleuren.com/
voor een uitgebreid overzicht van de RAL kleuren. (let op: uw scherm kan een andere kleurweergave dan de werkelijkheid weergeven - kijk evt bij uw plaatselijke bouwmarkt op de kleurenstalen van RAL).
OVER GEHARD GLAS
Thermisch gehard veiligheidsglas van Pilkington wordt geproduceerd door een speciaal proces waarbij floatglas opnieuw verhit wordt en daarna versneld wordt afgekoeld. Tijdens het versneld afkoelen ontstaan er in het glas spanningen die ervoor zorgen dat het glas een grotere mechanische sterkte krijgt. Gehard floatglas is 5 keer sterker dan gewoon floatglas en bestand tegen grotere temperatuursverschillen door bijvoorbeeld zonnewarmte in combinatie met slagschaduw of bij uw kookgedeelte.
De breedte van de roosters hetzelfde aanhouden als de glas breedte. De rooster aftrek voor het glas staat vermeld in de producten van elk type rooster.
Acide glas of Satijnglas is hetzelfde ge-etste glas met een verschillende benaming. Het heeft in een zuurbad gelegen en voelt een beetje ruw en is minder gevoelig voor vuil dan gezandstraald glas.
Glas dat gezandstraald is dat is glas dat handmatig bewerkt wordt voor een specifiek patroon van strepen, blokken, cijfers, letters, figuur of een logo.
Dit glas is gevoeliger voor vuil. Schoonmaken van dit glas moet dan ook met warm water en GEEN “standaard” schoonmaakmiddelen.
Het gevoelige voor vuil kan met een vuilafstotende coating deels voorkomen.
Deze coating is op aanvraag te bestellen.
Zo kan bij een spiegel op de achterzijde de spiegelcoating gezandstraald worden zodat een ledverlichting er doorheen schijnt.
En op blank glas een patroon of logo gezandstraald worden. Op blank glas wordt het gezandstraalde matwit.
Waarom geldt het volgende?
Afbeeldingen in de webwinkel kunnen afwijken van de werkelijkheid. Hier kunnen geen rechten aan ontleend worden.
Over de afbeeldingen op de site zijn verschillende uitspraken te doen gezien de verschillende opties die op de site aanwezig zijn met 1 of meerdere afbeelding daarvoor.
Een afbeelding kan helaas niet exact weergeven wat u kan bestellen omdat dit alleen een impressie foto's zijn.
Omstandigheden als scherminstellingen (wel of niet gecalibreerd), maar ook de achtergrond of lichtval op in een situatie als het gefotografeerd wordt ziet er zelfs per camera anders uit.
Er zijn meerdere uitvoeringen qua glasdikte, kleur of mattering. Glas heeft van zichzelf een groenige tint en deze komt meer naar voren bij dikker glas, aan de randen en of het standaard glas is of extra helder glas.
Koopt u bijvoorbeeld zwart gelakt glas RAL 9005. Dan kunt u vrij zeker zijn van de foto op de website met hoe de kleur en doorzicht precies uitvalt vanwege de donkere kleur en dichte RAL(gestandariseerde norm) lak op glas dat van zichzelf een wat groenige tint heeft, maar die wegvalt bij een donkere kleur die aan de achterzijde is aangebracht.Ook gelden de bovenstaande omstandigheden van scherminstellingen en lichtval en camerakwaliteit voor alle accesoires.
U kunt dus helaas geen rechten ontlenen aan afbeeldingen op de website.
Mocht u meer zeker willen zijn, zijn er soms monsters aan te vragen (helaas hebben we dat niet voor alle uitvoeringen beschikbaar) of kunt u standaard producten die herverkocht kunnen worden retour zenden mocht u niet tevreden zijn.
Richtlijnen voor aquaria of vijver gevuld met water zijn als volgt:
Het is belangrijk te weten of je gehard of gewoon glas of gelaagd glas wilt toepassen.
- Gewoon standaard floatglas breekt in scherven.
- Gehard glas is 5x sterker en breekt in brokjes (veiligheidsglas)

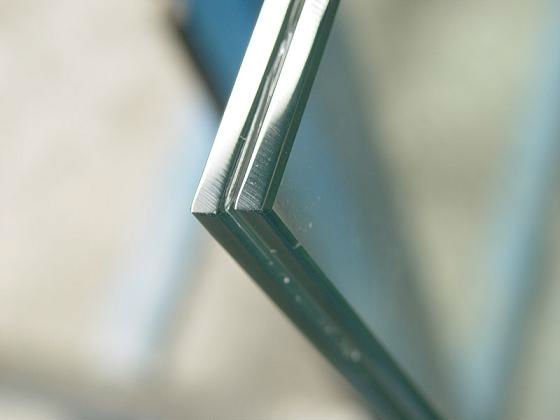

- Gelaagd glas is 2 lagen glas met 1 folielaag ertussen bijvoorbeeld 44.2 (4mm glas, 2 folielaag, 4mm glas)
44.2= 8.74mm dik en bij breuk blijft het glas bij elkaar door de folielagen en ook het water kan niet weg. (veiligheidsglas)
- Gelaagd en gehard glas, combineert de voordelen van beiden.
TIP Gelaagd glas kan heel nuttig zijn, zeker in huissituaties waar een breuk aardige water overlast kan geven.
-------------------------------------------
De verschillende glassoorten zijn hier te vinden:
Standaard floatglas https://www.glasmaatje.nl/enkel-helder-glas/float-vlak-enkel-glas
Gelaagd, gehard en gelaagd/gehard glas https://www.glasmaatje.nl/enkelglas/veiligheidsglas
Het bouwen van een volglas aquarium / vijver start met de keuze van de maatvoering.
Hierbij is de waterhoogte bepalend voor de glasdikte.
Als norm voor de glasdikte gelden de volgende maten:
Welk glas ga ik kiezen glas bij een bepaalde hoogte?
Waterhoogte < 50 cm - 8 mm glasdikte standaard floatglas of gelaagd 44.2
Waterhoogte < 60 cm - 10 mm glasdikte standaard floatglas of gelaagd 55.2
Waterhoogte < 75 cm - 12 mm glasdikte standaard floatglas of gelaagd 66.2
Waterhoogte < 95 cm - 15 mm glasdikte standaard floatglas of gelaagd 88.2
Waterhoogte < 115 cm - 19 mm glasdikte standaard floatglas, gehard glas 15mm of gelaagd 10.10.2 of gehard/gelaagd 88.4
Waterhoogte < 130 cm - 25 mm glasdikte standaard floatglas of gelaagd glas 12.12.2 of gehard gelaagd 10.10.4
Waterhoogte < 150 cm - 38 mm glasdikte standaard floatglas (niet leverbaar) of gehard/gelaagd glas 12.12.4
Deze norm is de ondergrens, die door veel aquariumbouwers wordt gehanteerd, dikker is altijd veiliger.
Dit zijn adviezen en kunnen nooit een reden zijn tot reclamatie bij breuk. Diverse omstandigheden zijn voor ons onvoorspelbaar en elke situatie is maatwerk.
Condens op de ramen
Heeft u last van condens op de ramen van uw huis? Dat is in koudere periode of juist heel warme periode niet ondenkbaar. Juist dan openbaren zich de meeste vochtproblemen met betrekking tot glasruiten. Op basis van de vragen die wij hierover binnen kregen, gaan we in dit artikel kort op de volgende situaties in:
Binnenkant van de beglazing
Tussen glasruiten van dubbel glas
Buitenkant van de ruiten
Binnenkant van de beglazing
Condens aan de binnenkant van het glas ontstaat bij enkele beglazing. De warmte van binnenshuis condenseert hierbij op de koude glasruit. U kunt dit voorkomen door goed (en continu) te ventileren. Denk hierbij aan ventilatieroosters, mechanische ventilatie en het regelmatig luchten door ramen open te zetten. Uiteraard kunt u er ook voor kiezen om dubbel glas te laten plaatsen.
Tussen glasruiten van dubbel glas
Condens kan ook tussen de glasruiten van het dubbel glas zitten. Dit ontstaat door een lek in het glas en is vaak vooral zichtbaar in de winter. Dan is de temperatuur van de ruit laag, waardoor vocht condenseert tegen het koude oppervlak. Mogelijke oorzaken zijn verouderde ramen, slecht kitwerk, verkeerde plaatsing van het glas, glasbreuk of een te zwaar raam voor het kozijn.
Helaas is de enige oplossing het vervangen van de dubbele beglazing. Voorkom dit probleem daarom door professionele plaatsing met voldoende steunblokjes, ventilerende glaslatten, een eventueel versterkt kozijn en het goed onderhouden van kitwerk.
Buitenkant van de ruiten
Vocht aan de buitenkant van dubbel glas komt ook voor. Dit kan gebeuren bij HR-beglazing. Door de goede isolatie hiervan is de binnenkant van het raam warm en blijft de buitenkant koud. Het vocht van buiten slaat dan op de buitenste ruit. Vaak uit zich dit ‘s ochtends en bij een hele hoge luchtvochtigheid. Dit zien we daarom vooral in de zomer. Deze condensvorming is nagenoeg niet te voorkomen. Gelukkig vormt dit geen probleem en is het een teken van goede isolatie.
Ja, dat kan bijna altijd. U plaatst de ruit tegen het kozijn aan de buitenkant, dat is de breedste maat. Dit is dan de sponningmaat = - 1cm. zie 2 bij vraag 4. U gebruikt dan opdekglaslatten ipv gewone glaslatten om de ruit aan de buitenkant vast te zetten.
2e optie is een sleuf schafen of frezen van 1 cm diep rondom zodat rondom de ruit ook 0.5 cm luchtruimte ( + de 0.5 van het glas dat breder is dan de dagmaat) ontstaat. De laatste oplossing is meer werk, maar ziet er mooier uit. De maat van het glas is dan volgens de dagmaat + 1 cm. Zie 1 bij vraag 4.
*De 1 cm erbij of eraf geeft rondom de benodigde 0.5 cm extra ventilatieruimte die in de spouwruimte valt. Dan blijft er nog ca 0.5 cm over voor de benodigde luchtruimte om de ruit heen in de sponning. De ruit wordt altijd nog met blokjes gesteunt/gevuld om netjes op zijn plek te staan. Dus evt glasmaatafwijkingen kunnen opgevangen door de sponning sleuf bij te frezen/schafen en/of door de blokjes aan te passen).
Dubbel glas opmeten
Kozijn binnenkant - De dagmaat is de maat van de ruit (precies tussen de kozijnbalken en eventueel glaslatten) die je daadwerkelijk ziet.
Kozijn buitenkant - De sponningmaat is de maat van het kozijn van binnenuit de sleuf waar het glas inkomt.
1. Oud dubbelglas vervangen
Indien de oude ruit nu nog gemonteerd zit, dan meet u precies de ruit aan de binnenzijde van het kozijn de zogenaamde 'dagmaat' (de glaslatten zijn nog gemonteerd).
U telt hier 24mm per hoogte en per breedte bij op om de juiste te bestellen glasmaat te berekenen.
Voorbeeld
U meet 1402 mm x 841 mm dagmaat.
Te bestellen glasmaat is dan 1426 mm x 865 mm
2. Dubbel glas in een nieuw kozijn of u heeft het glas al verwijderd

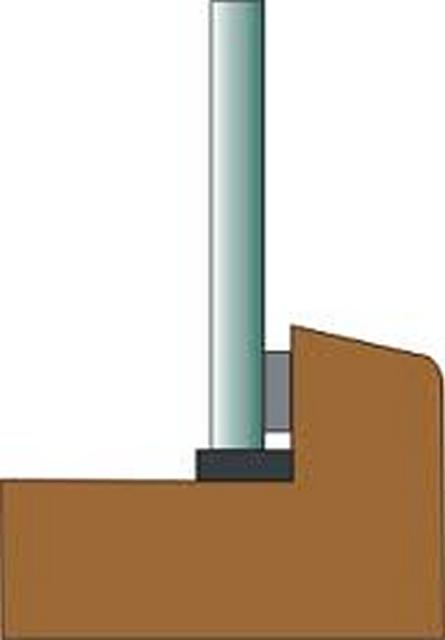

U meet de sponningmaat ( sponning is de sleuf waar het glas in geplaatst wordt) en u trekt daar 10mm vanaf om de glasmaat te krijgen. *
Voorbeeld
U meet 1402 mm x 841 mm sponningmaat.
Glasmaat word dan 1402 mm - 10 mm = 1392mm
Glasmaat voor het bestellen word dan 1392 mm x 831 mm
*De 10 mmm eraf geeft rondom per zijde de benodigde 5mm extra ventilatietruimte die in de spouwruimte valt. De ruit wordt altijd nog met glasblokjes gesteunt/gevuld om netjes op zijn plek te staan. Als er eventueel toch nog glasmaatafwijking is kan dat opgevangen door de sponning sleuf bij te frezen/schafen en/of door de dikte van de blokjes aan te passen.
Hoe bepaal ik de glasdikte?
Bepaling van de minimum glasdikte volgens NEN 2608 voor isolatieglas
Glasdikte buiten/binnen Maximum oppervlakte Bijvoorbeeld
5 / 4 2.26 m2 150cm x 150cm = 2.25 m2
6 / 4 2.84 m2 170cm x 167cm = 2.84 m2
6 / 5 3.46 m2 190cm x 180cm = 3.42 m2
8 / 5 4.84 m2 250cm x 192cm = 4.80 m2

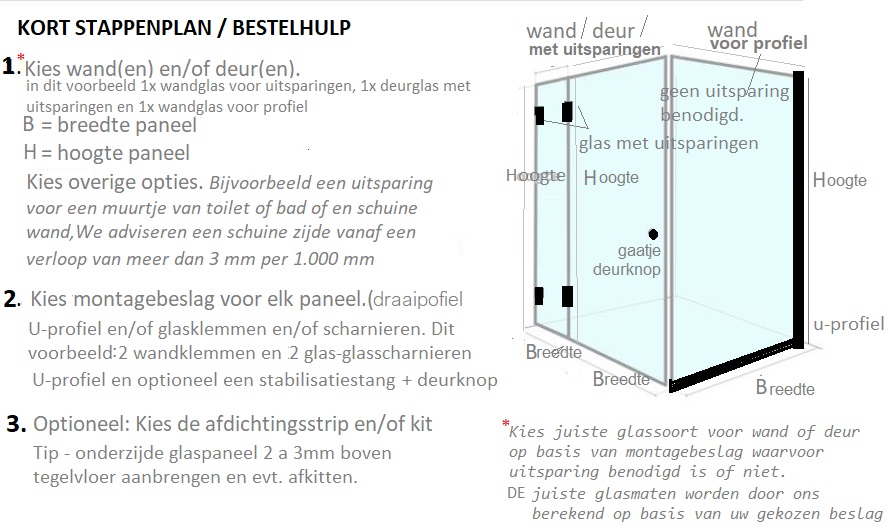

Glasmaat meten en invullen voor deur of wand.
Geeft u de strakke, letterlijke maten op als u bij ons ook de glasbeslag accessoires besteld.
Glasmaatje berekent de eventueel benodigde glasaftrek voor benodigde marges zodat het totaal goed op uw locatie past.
Indien u geen glasbeslag bij ons besteld en ons niet informeert dan geeft u de maten op die u zelf berekend heeft. Wij kunnen dan geen rekening houden met een extra aftrek.U kunt uw tekening uploaden en daarop precies de locaties en eventuele maten aangeven die u wilt. Heeft u geen idee wat het beste is qua locatie bevestiging of deurknop, dan houden wij aan wat standaard gedaan wordt.
Als het ons niet duidelijk is, vragen we het bij u na via uw emailadres en na akkoord gaat uw order naar productie.
-Hierboven bij Kortste en Langste zijde in cm kunt u de STRAKKE, LETTERLIJKE MATEN opgeven.
Vul in bij Kortste zijde in cm
1. De breedte van de opening waar de hardglazen deur of wand wordt geplaatst:
Meet op 3 punten:
A. boven
B. in het midden
C. onder
Neem van deze drie maten de kleinste maat.Deze maat vult u op de glas productpagina in bij de Kortste zijde.
Vul in bij Langste zijde in cm
2. De hoogte van de opening waar de hardglazen deur of wand wordt geplaatst:
Meet op 2 punten:
D. links van boven naar onder
E. rechts van boven naar onder
Neem van deze 2 maten de kleinste maat. Deze maat vult u op de glas productpagina in bij de Langste zijde.
LET OP: wat Glasmaatje niet kan weten en waar u wel zelf aan moet denken.
Wilt u boven de deur een vrije ruimte open laten, dan haalt u zelf deze ruimte van de hoogte af.
Houdt u ook rekening met de dikte van bijvoorbeeld de vloerbedekking, cementafdeklaag en als er nog tegels of parket geplaats moet worden etc.
Indien u niet via ons het beslag bestelt, dan moet u van de breedte 10mm extra afhalen en van de hoogte 15mm extra afhalen.
Scharnieren worden standaard bij deuren van ca 2.00 meter hoogte op 20 cm van boven en van onder geplaatst.
Welke dikte / maat gelaagd- of dubbel glas
Gelaagd glas voor dakbeglazing (terrasoverkapping, serre) :
minimaal 44.2 gelaagd glas of dubbelglas met de dikte van 5mm of 6mm glasplaat buiten - spouwbreedte vanaf 8 tot 18mm naar uw keuze - 44.2 (8.74 mm) glasplaat binnen. (gelaagd glas aan de binnenzijde is minimale veiligheidsnorm. Dit glas valt niet in scherven als het breekt, maar blijft bijeen door de 2 lagen folie dat tussen 2 glasplaten van 4mm geseald is)
De dakhelling is variabel van 7 graden tot 20 graden.
(bv. 8 graden is de afloop 14cm op een meter)
Indien horizontaal geplaatst zonder of met een kleinere helling is de belasting met oa. sneeuw zwaarder en wordt minimaal 55.2 geadviseerd.
Dit is geen beloopbaar glas!
De glasbreedte kan tot maximaal 85cm. De glasopleg op het oplegrubber of onderprofiel (dat op uw onderconstructie ligt) wordt geadviseerd op 2cm. Bij een onderconstructiebalk van 6cm breed heeft u dan 2cm opleg, ca 2 cm tussenruimte om het klemprofiel vast te boren tussen de glasplaten door met een schroef in de balk en nogmaals 2cm voor de volgende glasplaat of opvullat voor de zijkant. Het profiel is inclusief glasrubbers 58mm breed en u dient met het glas minimaal 3mm afstand tot de boorgleuf in het midden te houden om vanwege werking van een houten onderconstructie of het glas zelf breuk van het glas te voorkomen
Indien u glaspanelen voor op een houten frame ten behoeve van een daklicht, terrasoverkapping of serre wilt, kunt u tot 85 cm breed hart op hart en 300 cm lang 44.2 (8.74mm dik) gebruiken.
Langer dan 300cm (tot 450cm) is 55.2 aangeraden.
Het profiel is 58mm breed. U laat het glas ca 2 cm aan de kanten op het rubber of onderprofiel (dat op de draagbalken/frame bevestigd wordt), rusten.
Onder het afdekklemprofiel heeft u dan een tussenruimte van 2cm tbv de boorgleuf om het klemprofiel met schroef in de balk vast te zetten.

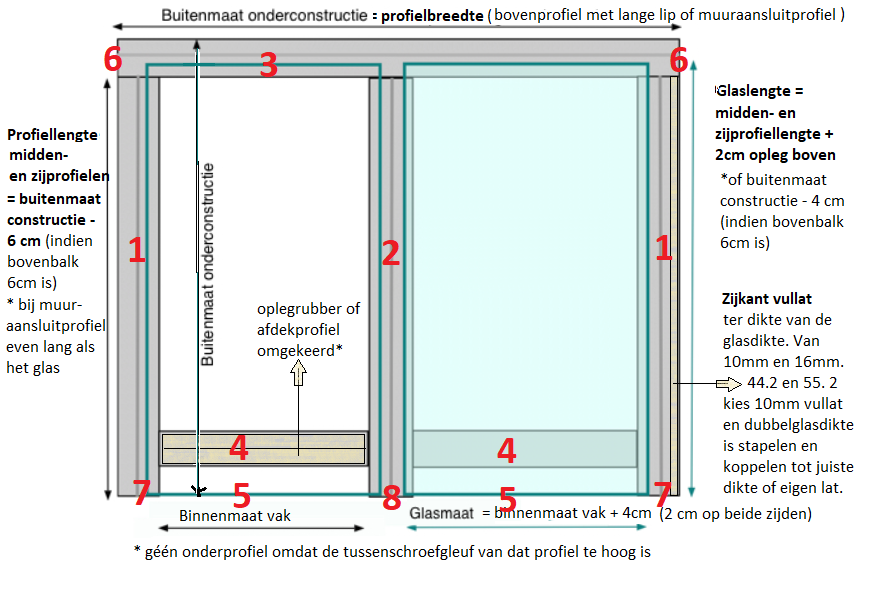

Zie tekening voor berekening van de glasbreedte in combinatie met de breedte van uw constructie
TABEL VOOR GLASBREEDTE (alle andere tussenliggende breedtematen zijn natuurlijk ook mogelijk waarbij de glasmaat ook wijzigt)
Breedte overkapping/daklicht - aantal benodigde vakken - breedte van de glasmaat.
Voorbeeld van glasdeling per standaard breedte:
De glasmaat formule bij 6cm balkconstructie is de buitenmaat constructie -6cm, gedeeld door het aantal glasvakken, -2cm.
Opbouwbreedte Vakken Glasmaat (breedte)
3000mm 4 vakken 715mm
4000mm 5 vakken 768mm
5000mm 6 vakken 803mm
6000mm 7 vakken 829mm
7000mm 8 vakken 848mm
8000mm 10 vakken 774mm
9000mm 11 vakken 793mm
10000mm 12 vakken 808mm

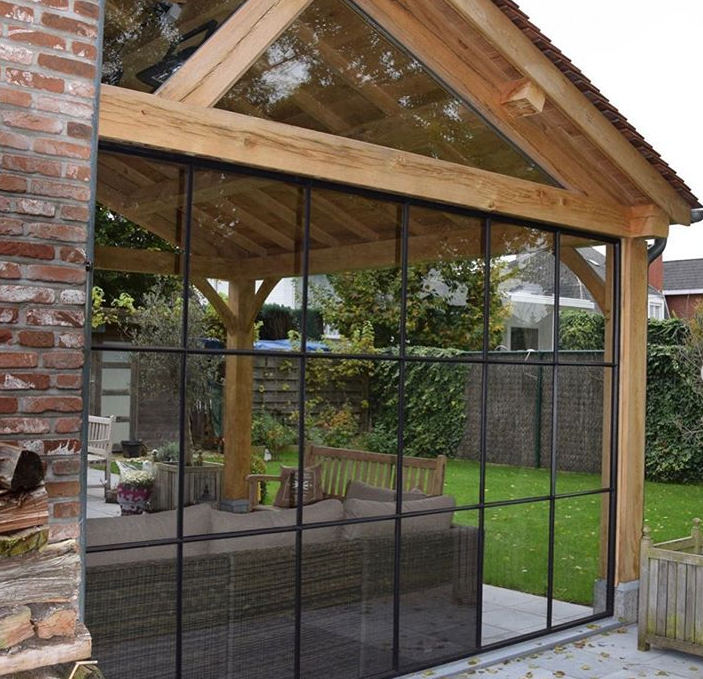

Gelaagd glas voor verticale beglazing t.b.v uwterras overkapping, serre, tuinafscheiding is minimaal 33.1
Let op: Windbelasting en grotere oppervlakte dan in verhouding 80x160 vraagt meer dikte indien meer windvangend of risico in de omgeving kiest u uit 44.2, 55.2, 66.2.
Garantie: Voor glas onder een hellingsgraad geplaatst, geldt helaas geen fabrieksgarantie.
Verklaring: garantie geldt alleen voor verticaal glas in raamkozijnen geplaatstvolgens de NEN-norm 2608 rn NEN 3576:2009 nl mbt fabrieksgarantie op lek- en blindslag. Bij plaatsing van glas in een constructie onder een hellingsgraad zijn meerdere omstandigheden en factoren aanwezig die niet getoetst zijn volgens de NEN normen en valt daarom niet onder de fabrieksgarnantie.
Tip: informeer bij uw glasverzekering of bijverzekering gunstig voor u is.
Maak zelf je dakraam, lichtstraat of dak voor overkapping, veranda in combinatie met alle diktes enkelglas gelaagd of isolatieglas.
Hulp bij het berekenen van glasmaten, onderconstructiematen en profielmaten (gebaseerd op 6cm balkbreedte onderconstructie).
klik voor vergroting
Glasmaat - Onderconstructie - Profiellengte
Situatie 1: Glasmaat berekenen omdat ik de onderconstructie al heb
Situatie 2: Constructie buitenmaat berekenen omdat ik al glasmaten heb
Situatie 3: Profiellengtes en pakket compleet samenstellen
*Glasmaatje is niet aansprakelijk voor eventuele constructieproblemen op basis van verleend advies of tips, daar Glasmaatje geen officiele bouwconstructie berekeningen maakt. Voor glas onder een hellingsgraad geplaatst, geldt GEEN fabrieksgarantie.
Garantie: Voor glas onder een hellingsgraad geplaatst, geldt helaas geen fabrieksgarantie.
Verklaring: garantie geldt alleen voor verticaal glas in raamkozijnen geplaatstvolgens de NEN-norm 2608 rn NEN 3576:2009 nl mbt fabrieksgarantie op lek- en blindslag. Bij plaatsing van glas in een constructie onder een hellingsgraad zijn meerdere omstandigheden en factoren aanwezig die niet getoetst zijn volgens de NEN normen en valt daarom niet onder de fabrieksgarnantie.
Tip: informeer bij uw glasverzekering of bijverzekering gunstig voor u is.
Situatie 1 U heeft de onderconstructie maat en wilt de juiste glasmaat berekenen?
Deze rekenformule is gebaseerd op een onderconstructie met balkbreedte van 6cm -
voor de berekening van de glasbreedte = buitenmaat onderbouw/constructie > buiten breedte -6cm, gedeeld door het aantal glasvakken, -2cm
Bijvoorbeeld de buitenmaat is 350cm - 6cm / 4 - 2cm = glasbreedte 84cm
NB. Heeft u maar 1 ruit/1 vak dan is het bijvoorbeeld met buitenmaat 95cm: 95cm - 6cm /1 - 2cm = 87cm glasbreedte
Glaslengte = buitenmaat onderbouw/constructie hoogte -1cm.
Vast gegeven is dat het glas 2cm opleg aan bovenzijde nodig heeft.
Bijvoorbeeld de buitenmaat is 375 - 1cm = glaslengte 374cm.
NB. Uitgaande dat bovenbalk en onderbalk 6cm zijn en de overstek onderzijde 3cm is.
Oplegrubber of opleg- en afdekprofiel is 58mm met de sierkliklijst erbij is 6cm de buitenmaat van het profiel.
Indien de balken breder zijn dan 6cm, maakt dat voor de oplegmaat van de bovenzijde niet uit maar voor de onderzijde telt u het aantal cm erbij dat de balk breder is dan 6cm is.
Indien u geen overstek aan de onderzijde wilt is het de buitenmaat +2cm.
Situatie 2 - U heeft de glasmaat en wilt de juiste onderconstructie maat berekenen?
De balkopleg moet ca 6cm breed rondom.
(het oplegrubber of opleg- en afdekprofiel is 58mm met de sierkliklijst erbij is het 6cm buitenmaat).
Formule voor de berekening van de constructie buitenmaatbreedte = glasmaat +2cm, maal het aantal glasvakken, +6cm
Bijvoorbeeld u heeft 4 ruiten van 84cm breed x100cm lengte.
De berekening wordt dan: 84cm +2cm x 4 + 6cm = 350cm.
De buitenmaat breedte van een onderconstructie met 1 ruit van 84x100cm=92x101cm.
Contructie buitenmaat lengte (=uitval) = glasmaat + 1cm
Bij een glasmaat van 100cm wordt de onderconstructie buitenmaat lengte 101cm.
Balkbreedte voor de opleg moet ca 6cm zijn (profielbreedte is 58mm)
ADVIESTABEL VOOR GLASBREEDTE VANAF 4 VAKKEN MET STANDAARDBREEDTEN VANAF 3 METER
(alle andere tussenliggende breedtematen zijn natuurlijk ook mogelijk waarbij de glasmaat ook wijzigt, zie hoe te berekenen hierboven))
Breedte overkapping/daklicht | aantal benodigde vakken | breedte van de glasmaat.
Voorbeeld van glasdeling per standaard breedte:
De glasmaat formule bij 6cm balkconstructie is de buitenmaat constructie -6cm, gedeeld door het aantal glasvakken, -2cm.
Opbouwbreedte Vakken Glasmaat (breedte)
3000mm 4 vakken 715mm
4000mm 5 vakken 768mm
5000mm 6 vakken 803mm
6000mm 7 vakken 829mm
7000mm 8 vakken 848mm
8000mm 10 vakken 774mm
9000mm 11 vakken 793mm
10000mm 12 vakken 808mm
Nogmaals alle vaste gegevens op een rijtje
- De dakhellingsgraad is variabel van 7 graden tot 20 graden. (bv. 8 graden is de afloop 14cm op een meter)
- De glasbreedte kan tot maximaal 85cm. (of het glas moet dikker toegepast dan de minimale glassoort gelaagd 44.2))
- Het oplegrubber en/of onderprofiel is 58mm of 78mm breed. Met de sier kliklijst is de buitenmaat 6cm of 8cm.
- De onderconstructiebalken zijn ca. 6cm breed of 8cm benodigd.
- De hoogte van van de liggers (gordingen) worden voor glas op 14cm geadviseerd.
- De glasopleg op het oplegrubber of onderprofiel (dat op uw onderconstructie ligt) is 2cm.
- Aan de linker-, rechter- en bovenzijde houdt u dan 4cm over naar de buitenkant profiel indien u gebruik maakt van het 58mm profiel.
- Bij een onderconstructiebalk ca. 2 cm tussenruimte om het afdekprofiel met benodige lengte (afhankelijk van dikte glas) vast te boren tussen de glasplaten door met een schroef.
- Het glas dient minimaal ca. 3mm afstand tot de boorgleuf in het midden van het profiel te houden om vanwege werking van een houten onderconstructie of het glas zelf breuk en inwerking van vocht op de glasrand te voorkomen.
Situatie 3: U heeft de glasmaten en/of onderconstructiematen en wilt de profiellengtes berekenen en samenstellen.
Berekeningen zijn gebaseerd op balken van 60mm/6cm.
- Zijprofiel voor afwerking links en rechts: Lengte is de glasmaat -2cm of de buitenmaat onderconstructie - 6 cm met bovensluitprofiel, met muuraansluitprofiel - 4cm op een 6cm balk (vanwege 2cm glasopleg en profiel even lang)
Kies SET 2 of SET 4
- kies hierbij een opvullat 10mm (44.2 of 55.2 gelaagd glas) of 16mm of combinatie ervan als het met uw glasdikte overeen komt. Koop anders een houten vullat van gelijke dikte als het glas.
- indien de buitenzijden links of rechts waterdicht aan moet sluiten op een muur; kunt u ook de Set 1 of 3 toepassen = middenprofiel en heb je geen lange lip kliklijst nodig. De randen kun je dichtkitten of een loodvervanger flap erover laten aansluiten (geen lood want geeft corrosie met aluminium). - Middenprofiellengte voor de tussenliggers hebben dezelfde lengte als de zijkanten.
Kies SET 1 of SET 3 - Bovenprofiel voor de afwerking bovenzijde bij daklicht of lichtstraat lessenaar is de buitenmaat van de constructiebreedte.
- Kies SET 2 of SET 4 bij een vrijstaande constructie
- Kies Muuraansluitprofiel met rubber flap indien aansluiting en bevestiging aan de muur.
- Kies Nokprofiel zetstuk met 2 rubber flappen indien u een zadeldak wilt maken of 78mm breed Premium Set A en los het oplegrubber 58mm erbij. Tip vraag om het het hogere lichtstraat nokglasrubber bij punt 6 in de winkelwagen (Bij opmerkingen in de winkelwagen). - Onderzijde oplegging van het glas op oplegrubber of op afdekprofiel (let op kies afdekprofiel vanwege de lagere schroefgroef in het midden kan het glas eroverheen)
is de binnenmaat breedte van het vak of de glasmaat breedte -4cm. - Voor de afwerking onderzijde van de rand van het glas heeft u de hele buitenmaat van de constructiebreedte nodig.
Eventueel toe te passen in delen die even breed zijn als de glasmaat breedte.
Kies U-drupprofiel of L profiel welke over het glas (op bovenzijde met zuurvrije siliconenkit met een paar mm speling aan in de hoek voor ventilatie) onder het midden en zij-afdekprofiel als eerste over de hele breedte bevestigd wordt. - Voor de afwerking bovenzijde constructie aan weerzijden van het uiteinde profiel komen 2 eindschotje (eindstoppers, glasstopper) links er rechts. Eindschotje zij-en bovenkant profiel of een Eindschotje Muuraansluitprofiel.
- Voor de afwerking onderzijde kopsekanten plaatst u links en rechts een Eindschotje zij- en bovenkant profiel.
- Voor de afwerking van het Middenprofiel op de tussenliggers kiest u de Eindschotjes midden. (laag tot 16mm glasdikte, anders hoge eindschotjes)
- Schroeven worden om de ca 30 cm geplaatst. Niet direct op de hoek van het glas om breuk te voorkomen. Indien je onderprofiel toepast, neem je afdekprofiel bouten afhankelijk van de lengte van het glas (zie Beschrijving onderaan productpagina van de profielbouten). De houtschroeven gebruik je om het onderprofiel vast te schroeven en/of de lengte 70mm om het afdekprofiel tussen de glasplaten door in het hout vast te schroeven. Met afdichtring als je geen Sierkliklijst toepast voor de waterdichte afdichting.
- Vullatten - zie tekening
*Glasmaatje is niet aansprakelijk voor eventuele constructieproblemen op basis van verleend advies of tips, daar Glasmaatje geen officiele bouwconstructie berekeningen maakt.
Voor glas onder een hellingsgraad geplaatst, geldt geen fabrieksgarantie.
*Glasmaatje is niet aansprakelijk voor eventuele constructieproblemen op basis van verleend advies of tips, daar Glasmaatje geen officiele bouwconstructie berekeningen maakt. Voor glas onder een hellingsgraad geplaatst, geldt geen fabrieksgarantie.
{youtube}YDAlnj96iUY{/youtube}
Note: het gaat om de techniek. U moet geen acrylaat als glaskit gebruiken. Is te flexibel en niet voldoende waterbestendig!
Uitgebreide beschrijving plaatsen van dubbele beglazing
Plaatsen dubbele beglazing
Het plaatsen van dubbele beglazing moet voldoen aan bepaalde normeringen, zoals de nen3576 en de NPR3577. Dit zijn normen ( eisen) waarin precies omschreven staat hoe dubbele beglazing geplaatst moet worden. Belangrijkste is dat de isolerende beglazing NERGENS in contact mag staan met het hout van het kozijn en sponning. Daarom moet het glas geplaatst worden met behulp van steunblokjes, stelblokjes en pe-band.
Vooral bij het glas in de onderdorpel moet veel aandacht besteed worden.
Wanneer op deze plaats op een of andere manier vocht bij het isolerend glas komt kan dit de randverbinding ( kit ) aantasten waardoor op den duur lekkage aan het isolerend glas ontstaat.
Voor je gaat beginnen met het beglazen van houten kozijnen is het belangrijk dat je het houtwerk voorzien van een goede grondlaag, over het algemeen wordt dit bereikt door twee keer te overschilderen. Dit is belangrijk zodat eventueel vocht minder makkelijk in het hout kan trekken.
Steunblokjes plaatsen
Omdat de sponning van de onderdorpel vrijwel altijd schuin afloopt (afwaterend) worden 2 wigvormige (keggen) steunblokjes geplaatst. De blokjes worden ± 1/4 van de sponninglente uit de hoek geplaatst. Plaats NOOIT meer dan 2 blokjes, bij meerdere blokjes kan de ruit gaan "wankelen"
De wigvormige steunblokjes zijn van hard polypropyleen kunststof en hebben een dikte van 8 naar 4mm. en een lengte van 100 mm. De breedte hangt af van de dikte van de isolerende beglazing. De breedte van HR++ glas is 4 - 15 - 5 mm. totaal 24 mm. je gebruikt hier steunblokjes van 24 mm. breed. Wanneer het glas niet op de wigvormige blokjes geplaatst wordt gaat de
buitenste glasplaat door zijn eigen gewicht "zakken". Waardoor je kans loopt dat de ruit lek raakt en deze vervangen dient te worden.
Stelblokjes komen naast het glas in de sponning, ze worden om 2 redenen aangebracht:
1. Om te voorkomen dat het glas in aanraking komt met de sponning, ze fungeren dus als afstandhouders.
2. Om te zorgen dat het isolerende glas niet gaat verschuiven door zijn eigen gewicht.
dit is vooral belangrijk bij bijvoorbeeld tuimelramen.

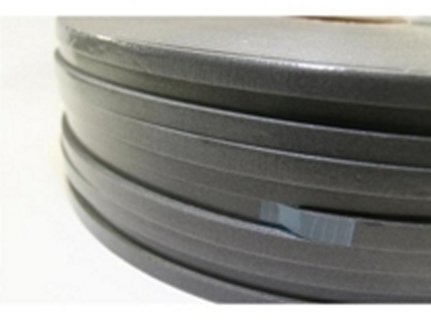

Het plaatsen van PE band
Rondom in de sponning en op al de de glaslatten wordt celband ( PE band )geplakt.
Pe-band of celband is een zacht rubberachtig materiaal met een kleefstrip, het is verkrijgbaat in rollen of op haspels in wit en zwart. Het celband dat je officieel dient te gebruiken heeft een maat van 9x4mm. Het celband moet zo aangebracht worden dat er een kitvoeg ontstaat van 6 mm. hoog.
Vaak plaatst men het celband onderin de sponning en onderaan de glaslat, dit is fout omdat de kitvoeg dan te diep wordt.
Door het pe-band rondom in de sponning te plaatsen wordt de druk van het isolerend glas gelijkmatig over het gehele raam verdeeld, deze druk wordt opgebouwd door bijvoorbeel windbelasting. Tegelijkertijd voorkomt men dat nergens het glas met het hout van kozijn of glaslatten in aanraking komt.
Het plaatsen van de ruit
Het isolerend glas wordt in de sponning geplaatst en de glaslatten worden aangebracht. Let op dat je blokjes geheel onder de ruit zitten. En plaats de ruit met de sticker naar buiten, dit is van belang omdat de buiten en binnenglasblad verschillend zijn van maat in verband met spiegeling moet de dikste glasplaat aan de buitenzijde zitten.
Ventilerend beglazen met de neuslat
Onderin de sponning wordt een neuslat toegepast. Deze neuslat wordt op kunststof stelblokjes geplaatst en valt voor een gedeelte over de onderdorpel. Op deze manier kan er lucht onder de glaslat doorblazen waardoor eventueel condensvocht kan verdwijnen, je dient hiervoor altijd blokjes te gebruiken met een dikte van 5 mm. Ook moet neus van de neuslat ± 5 mm. buiten de onderdorpel uitsteken voor een goede ventilatie.
De neuslat wordt 8 mm. korter afgezaagd als de sponningbreedte. Aan iedere kant ontstaat een ruimte van 4 mm. Deze ruimte wordt later opgevuld met een elastische beglazingskit (het beste product hiervoor is Combifit Uniglas). Dit wordt gedaan om het werken van het hout ( krimpen en uitzetten ) op te vangen. Doe je dit niet dan zou door het ontstaan van krimpnaden vocht kunnen indringen, waardoor de randverbinding van het glas wordt aangetast of je houtrot in je kozijn zou kunnen krijgen. De neuslat en de andere glaslatten moeten van hardhout zijn, bij voorkeur MERANTI. De glaslatten moeten 2X gegrond zijn en de kopse kanten van de glaslatten dienen goed gladgeschuurd en mee gegrond te worden.
Glaslatten
Men kan de 2 glaslatten aan de zijkant gecontramald laten aansluiten op de neuslat. Nadeel hiervan is dat bij uitzetten en krimpen van de zijlatten vocht kan gaan indringen. Een andere manier is de 2 zijlatten te SNUITEN, de latten worden dan afgezaagd onder een hoek van 45°. De schuine kant goed glad schuren en mee gronden, De ruimte tussen de verticale glaslat en de neuslat mag minimaal 2 mm. zijn. Op deze manier wordt het krimpen en uitzetten van de zijlatten opgevangen. De meningen over deze constructie zijn verdeeld, het is natuurlijk niet zo'n fraai gezicht die schuin afgezaagde latten. Een ander nadeel zou zijn dat in de hoek tegen het glas vuil gaat ophopen. Om schade aan het isolerende glas te voorkomen geven veel mensen aan deze constructie echter de voorkeur.
Glaslatten dienen altijd vastgezet te worden met RVS bevestigings materiaal, dit is om eventuele roestdoorslag te voorkomen wanneer het kozijn en de glaslatten zijn afgelakt.
Afkitten
Als laatste worden de volgende voegen afgekit.
- De kitvoegen boven het pe-band aan binnen en buitenzijde
- De naden naast beide zijden van de neuslat
- De onderkant van de verticale glaslatten
Voor het afkitten wordt altijd een elastische beglazingskit gebruikt, dit is van belang omdat een geplaatste ruit veel beweging moet kunnen opvangen. Gebruik een kit die zowel met alkydharsverven als acrylaatverven over te schilderen is.
Hiervoor komt een MS-Polymeer het meest in aanmerking, met Combifit Uniglas worden zeer goede resultaten bereikt. Lees meer over het plaatsen en afwerken van kitten op onze pagina over dit onderwerp.
Algemene informatie
Op deze pagina vindt u meer informatie betreffende de glazen deuren en wanden.
Geschikte glassoorten
Wat is veiligheidsglas
Glasdikte glazen deuren en wanden
Gewicht van glas
Bepalen glasafmetingen van deuren met scharnieren
Bepalen glasafmetingen van vaste wanden
Uitsparingen
Douchehoek niet waterpas en/of haaks
Montagehandleiding deuren
Geschikte glassoorten
Alle glazen deuren, puien en douchewanden besteld bij Glasmaatje.nl zijn uitgevoerd in veiligheidsglas. Uw veiligheid staat bij ons centraal.
Alle glassoorten worden geleverd als gehard glas. De randafwerking en de voorzieningen voor scharnieren, sloten en deurgrepen worden aangebracht voordat het glas wordt gehard in een hardingsoven. De glazen deuren en wanden zijn maatwerkproducten en op de millimeter nauwkeuring vervaardigd. Bij gehard glas kunnen eventuele maatvoeringsfouten niet meer achteraf opgelost worden. Verderop deze pagina vindt u instructies over het bepalen van de glasafmetingen. Neem bij twijfel contactmet ons op.
Enkelglas is verkrijgbaar in ontelbaar veel uitvoeringen. Op Glasmaatje.nl hebben wij de meest voorkomende uitvoeringen opgenomen. Zoekt u een uitvoering welke niet op de website staat, dan verzoeken wij u contact met ons op te nemen.
Bij bepaalde toepassingen wordt gelaagd veiligheidsglas voorgeschreven (bijvoorbeeld bij dakbeglazing). U bent zelf verantwoordelijk voor het naleven van de wettelijke normen en regelgeving.
Wat is veiligheidsglas
Meer informatie over veiligheidsglas en waar dit toe te passen kunt u vinden op de pagina Algemene informatie beglazing.
Glasdikte glazen deuren en wanden
De minimale glasdikte voor een glazen deur, douchedeur of douchewand is afhankelijk van de oppervlakte van het glas.
- Tot ca. 2 m2 is de aanbevolen glasdikte 8 mm.
- Groter dan 2 m2 dan is de aanbevolen glasdikte 10 mm. In bepaalde gevallen is zelfs een dikte van 12 mm vereist.
Bij twijfel kunt u altijd contact met ons opnemen.
Gewicht van glas
Bij het monteren van het glas moet u rekening houden met het gewicht van glas. Glas weegt ca. 2,5 kg/m2 per mm dikte. Een glazen deur van 8 mm dikte heeft al een gewicht van ca. 20 kg/m2. Een glazen deur van 10 mm dikte heeft een gewicht van 25 kg/m2. De scharnieren en ophangconstructie dienen hier wel op berekend te zijn.
Bepalen glasafmetingen van deuren met scharnieren
Glas moet ruimte hebben om te kunnen werken. Als het glas te strak in de sponning, kozijn of nis is gemonteerd is het risico dat het glas breekt groot. Daarom zijn een aantal zaken belangrijk.
- Bepaal eerst of de opening waar het glas in moet komen haaks en te lood is.
- Meet op meerdere plekken en bepaal dan de strakke sponningmaat. Mocht er een kleine afwijking zitten in de maatvoering ga dan uit van de kleinste maat.
- Glasbreedte = strakke maat - 10 mm speling
- Glashoogte = strakke maat - 15 mm speling
- Houd rekening met afschot, vloermatten, dorpels en ander obstakels waardoor de deur kan aanlopen.
Bepalen glasafmetingen van vaste wanden
Glas moet de ruimte hebben om te kunnen werken. Als het glas te strak in de sponning, kozijn of nis is gemonteerd is het risico dat het glas breekt groot. Daarom zijn een aantal zaken belangrijk.
- Bepaal eerst of de opening waar het glas in moet komen haaks en te lood is.
- Meet op meerdere plekken en bepaal dan de strakke sponningmaat. Mocht er een kleine afwijking zitten in de maatvoering ga dan uit van de kleinste maat.
- Monteert u het glas in een U-profiel dan kan deze eventuele afwijkingen opvangen. Wij adviseren dan de volgende speling.
- Glasbreedte = strakke maat - 14 mm speling
- Glashoogte = strakke maat - 14 mm speling
- Monteert u het glas door middel van glasklemmen dan kan er een kleinere speling aangehouden worden om de naad tussen de wand en het glas zo strak mogelijk te houden. Wij adviseren dan de volgende speling aan te houden.
- Glasbreedte = strakke maat - 5 mm speling
- Glashoogte = strakke maat - 5 mm speling
Sparingen in glas voor hang- en sluitwerk en beslag
Glazen deuren en wanden worden door Glasdiscount.nl standaard PP-geslepen. Heeft u bij uw order ook scharnieren, deurgrepen, sloten en/of glasklemmen besteld dan brengen wij de benodigde sparingen hiervoor in het glas aan. Indien u geen positie van het hang- en sluitwerk en beslag opgeeft, houden wij de standaard montagepositie aan. Wilt u een bestaand kozijn voorzien van een nieuwe glasdeur dan verzoeken wij u de maatvoering van de huidige scharnieren op te geven zodat wij de sparingen op de juiste positie kunnen aanbrengen.
Besteld u glas via de categorie enkelglas dan worden glasbewerkingen niet standaard opgenomen. Deze kunt u zelf toevoegen aan uw winkelwagen. Besteld u glas via de categorie deuren en/of wanden dan worden de benodigde glasbewerkingen standaard meegenomen.
Douchehoek niet waterpas en/of haaks
Heeft u schuine zijden in uw douche? Is uw nis niet haaks? Lopen de muren niet evenwijdig? Helaas is het (nog) niet mogelijk met afwijkende schuintes via de website te bestellen. Geen probleem. Maak een schets van de werkelijke afmetingen van uw situatie en mail deze naar ons. Probeer hierbij zo duidelijk mogelijk aan te geven welke hoeken niet haaks zijn. Aan de hand van de schets kunnen wij met u de glasafmetingen bepalen en een offerte uitbrengen. Voor glazen wanden met schuine zijden wordt een toeslag berekend.
Montagehandleiding deuren
Zoals in de paragraaf 'Garantie' beschreven leveren wij het glas onder KOMO-keur en met 10 jaar fabrieksgarantie. Aan deze garantie zijn echter wel voorwaarden verbonden. De beglazing moet conform de plaatsingsvoorschriften gemonteerd zijn. Hieronder vindt u een praktische omschrijving voor het monteren van glazen deuren. Als u deze volgt dan voldoet u aan de voorwaarden van de garantie.
Uitgangspunten
- Montage van een glasdeur.
- Montage in een kozijn, opening of nis.
- Glasdikte conform NEN 2608 norm.
Benodigd montage materiaal
- Kunststof glasblokjes.
- Waterpas en winkelhaak.
- Beslagset welke bij de deur geleverd is.
- (Watervaste) stift.
- Klopboormachine.
- Schroefendraaier/beitel, glasdrager (eventueel), glaslepel, kitspuit, plamuurmes en hamer.
Glazen deuren en wanden voorbereidende werkzaamheden
- Indien u glas monteert in een bestaande opening: Verwijder de oude vulling en maak de sponning zorgvuldig schoon.
- Controleer of het houtwerk en/of wand in een goede staat verkeren. Repareer eventuele beschadigingen.
- Controleer of het glas de juiste afmetingen heeft. De benodige speling rondom is bovenstaand aangegeven.
- Controleer of alle materialen en toebehoren aanwezig zijn.
- Maak ter plaatse van de deur een loodlijn op de muur en vloer.
- Leg de afstandhouders (latten of glasblokjes) met de dikte van de speling aan de onderzijde van de opening klaar om de deur op te kunnen zetten.
Glazen deuren en wanden montage
- Plaats de deur met de scharnieren op de afstandhouders.
- Plaats de deur op de juiste positie langs de loodlijn.
- Teken de boorgaten van de scharnieren af.
- Boor de afgetekende gaten. Wees extra voorzichtig bij tegelwerk om beschadigingen te voorkomen.
- Monteer de deur en monteer het overige deurbeslag.
- Stel de deur na en draai alle boutjes goed vast met een passende (inbus)sleutel.
- Met behulp van een wig kunt u de deur eventueel wat nastellen/afstellen.
- Zet, bij nisdeuren, de deur in de nul-stand en stel het scharnier af volgens de bijgeleverde handleiding.
- Teken, bij deuren met sloten, het sluitplaatje af en monteer deze op de juiste positie in het kozijn.
Budget Glazen scheidingswand met kozijnprofiel , mogelijk in Staallook zelf samenstellen.

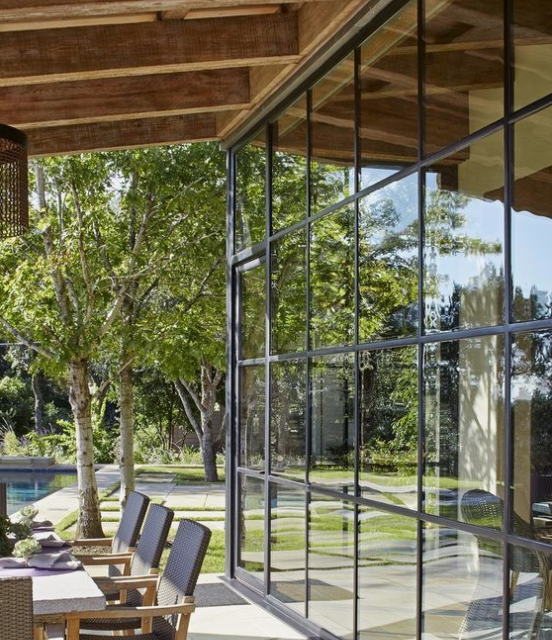

De trend van nu!
Stel hier uw glazen buitenwand, glazen binnenscheidingswand samen.
Hier vindt u alle producten hieronder beschreven.
Een glazen zijwand of voorwand in uw opverkapping of veranda, oftewel glazen pui van gelaagd veiligheidsglas met stalen kozijn look is mooi!
Of u kiest voor tijdloos rvs, aluminium kozijn profielen.
Tevens kunnen we u met aluminium profiel kozijnen voor een of dubbele glazen deuren met een slot dus afsluitbaar aanbieden.
Informatie
Stel hier uw glazen wand, glazen scheidingswand samen.
Een glazen zijwand of voorwand in uw opverkapping of veranda, oftewel glazen pui van gelaagd veiligheidsglas met stalen kozijn look is mooi! Of u kiest voor tijdloos rvs, aluminium kozijn profielen.
Wat heeft u nodig?
1. Klem/klikprofiel als kozijn rondom (evt. hoekverbinders als u verstek zaagt)
2. Glas op maat (zie volgende tab voor de berekening)
3. Glastape voor de naden
4. Steellookstrips over de verticale naden en eventueel horizontale strips voor een vakkenpatroon
Alle informatie om zelf eenvoudig uw steellook wand samen te stellen
Juiste formule voor de glasmaten:
Maximale breedte van het glas om het nog handmatig te kunnen monteren (geen kraan benodigd) is 850mm/85cm.
Voorbeeld bij een wand van 3010mm heb je 4 glaspanelen nodig en dat zijn 3 glasnaden.
Breedte is de strakke binnenmaat tussen het kozijn/sponning/nis (eventueel gemiddelde als de wand meer dan 5mm schuin loopt en anders kleinste maat).
- 30mm (2x 15mm van het profiel links en rechts)
- aantal glasnaden x 2mm glastape = .. mm
/ Delen door het aantal panelen = ... mm
Dus in het voorbeeld is het 3010mm - 30mm - 6mm = 2974 / 4= 744 mm breed glas (afgerond naar boven)
De Hoogte van het glas is binnenmaat - 30mm (2x15mm onder en boven).
Strakke binnenmaat tussen het kozijn/sponning/nis (eventueel gemiddelde als de wand meer dan 5mm schuin loopt en anders kleinste maat).
Bestel de producten hier !
GLASMATEN TIPS
- Breedte per glasmaat wordt geadviseerd op maximaal 85cm en met elkaar te verbinden met de H-pofiel of tape in deze categorie.
- De glasdikte 44.2 (8.74mm glasdikte) is voor een glasafmeting tot 85cm x 200cm een prima glasdikte.
- De glasdikte 55.2 (10.74mm) en 66.2 (12.74mm) is voor grotere glasmaten.
(55.2 tot 2000 breedte en 2700mm hoogte, daarna 66.2) en zwaardere windbelasting op hogere etages, buiten bebouwde kom en kustgebieden, de aangeraden glasdikte.
- Verbinden van de glaspanelen onderling voor de verticale verbinding gebeurd met het H-profiel of de Tesa glastape ook in deze categorie te vinden.
- Over die naden kunt u dan ook de Steellook strip weer aanbrengen als u wilt. Dit is niet noodzakelijk voor de stevigheid of waterdichtheid.
- Polyslijpen van de randen rondom is zonder de steellookstrip wel noodzakelijk. Met de steellookstrip over de verticale randen is deze prima afgewerkt zonder polyslijpen.
- Het kozijn rondom voor de waterdichte montage van het glas wordt gevormd door het Klem/klikprofiel dat u zelf op maat zaagt (in de hoeken verstek) en vastschroefd op het verandahout. Een horizontale balk over de straat heeft u daarbij ook nodig zodat het rondom eenvoudig op hout gemonteerd kan worden.
Glasaftrek is 15mm per profiel per zijde.
(binnenwerks in het profiel komen glasblokjes die bij de hoekverbinders 70montagesetje meegeleverd worden, waar het glas op staat).
Als het profiel rondom als een 'kozijn' een glaspaneel komt, trek dan per breedte 30mm en per hoogte van het glas 30mm af.
Glasprofiel voor water- en winddichte montage van glas aan de muur, plafond en vloer - 2 x 299cm of per 600cm
ten behoeve van enkel glas 8, 10 of 12mm of enkel gelaagd veiligheidsglas 44.2 / 55.2 / 66.2
- incl. de kliklat
- Kies ook neopreenblokjes als u geen hoekverbinders neemt om het glas in het profiel op te zetten.
(Bij de hoekverbinders worden glasblokjes en 2x 2 imbusboutjes meegeleverd . Voldoende voor 4x voor de 90 gr. hoekverbinder - let op u dient dan verstek de hoeken te zagen )Afmeting 25x25x25x1.5mm en keuze uit glasrubbers voor glasdikte:
- 8 of 44.2 (8.74mm) bij glaspaneel van max B 850mm tot H 2000mm
- 10 of 55.2 (10.74mm) bij glaspaneel van max B 2000mm tot H 2700mm
- 12 of 66.2 (12.74mm) bij glaspaneel van max B 3000mm tot H 3250mm.MONTAGETIPS:
- In de hoeken verstek (schuin) zagen als u de hoekverbinders 90gr. toe wilt passen.
- Het rubber met de hoge zijde en 3 pootjes dient als laatste stap aangebracht te worden en indien mogelijk aan de natte zijde aanbrengen.
- Het rubber eventueel extra gladmaken met afwasmiddel en erin drukken met de ronde top van het handvat van een kwast is aangeraden daar het best even een stevig klusje is.
>> Dit hoort zo stevig te gaan omdat het rubber voor de waterdichtheid en de juiste vaste inklemming van het glas zorgt. <<- Ook te gebruiken als kozijnprofiel voor verticale wandbeglazing voor een overkapping of veranda. Zo maakt u eenvoudig uw eigen serre, veranda met zijwanden of tuinkamer.
- Let op dat u bij een montage van gelaagd glas in een buitensituatie wordt aanbevolen aan de buitenzijde onderaan in het profiel een aantal gaatjes te boren
zodat condenswater weg kan vloeien en er ventilatie mogelijk is in het profiel ter voorkoming van delaminatie van het gelaagde glas (zoals het principe van een neuslat bij verticale beglazing in een houten kozijn ) - Het U-profiel monteert u eenvoudig op beton, hout of aluminium met schroeven en indien gewenst met High Tack lijmkit van Zwaluw den Braven.
- Bij buitenmontage brengt u op de vloer/grond eerst waterpas dwarsbalk aan waar u dit profiel waterpas op schroeft.
- Klemt het glas wind- en waterdicht vast d.m.v. de klemrubbers, daarvoor is geen kit benodigd.
- Optioneel 90graden hoek- en l180 graden lengte verbinders en verstevigings-bevestigingsblokjes verkrijgbaar voor extra stevigheid bij een hogere belasting- zie deze categorie op de overzichtspagina.
- Afname:
- Per lengte van 2 x 299cm lang (600cm in 2 delen gezaagd) Snelle levering ca 2/3 werkdagen * indien voorradig
- Per lengte van 1 x 600cm (wekelijkse levering) * indien voorradig
Glasaftrek is 15mm per profiel per zijde.
(binnenwerks in het profiel komen glasblokjes in het blok montagesetje meegeleverd, waar het glas op staat).
Als het profiel rondom als een 'kozijn' een glaspaneel komt, trek dan per breedte 30mm en per hoogte van het glas 30mm af.
Glasprofiel voor water- en winddichte montage van glas aan de muur, plafond en vloer - 2 x 299cm of per 600cm
ten behoeve van enkel glas 8, 10 of 12mm of enkel gelaagd veiligheidsglas 44.2 / 55.2 / 66.2
incl. de kliklat en 1 x montageset (blokjes en 2x 2 imbusboutjes voldoende voor 4x voor de 90 gr. hoekverbinder - let op u dient dan verstek de hoeken te zagen )Afmeting 25x25x25x1.5mm en keuze uit glasrubbers voor glasdikte:
- 8 of 44.2 (8.74mm)
- 10 of 55.2 (10.74mm)
- 12 of 66.2 (12.74mm)MONTAGETIPS:
- In de hoeken verstek (schuin) zagen als u de hoekverbinders 90gr. toe wilt passen.
- Het rubber met de hoge zijde en 3 pootjes dient als laatste stap aangebracht te worden en indien mogelijk aan de natte zijde aanbrengen.
- Het rubber eventueel extra gladmaken met afwasmiddel en erin drukken met de ronde top van het handvat van een kwast is aangeraden daar het best even een stevig klusje is.
>> Dit hoort zo stevig te gaan omdat het rubber voor de waterdichtheid en de juiste vaste inklemming van het glas zorgt. <<- Ook te gebruiken als kozijnprofiel voor verticale wandbeglazing voor een overkapping of veranda. Zo maakt u eenvoudig uw eigen serre, veranda met zijwanden of tuinkamer.
- Let op dat u bij een montage van gelaagd glas in een buitensituatie wordt aanbevolen aan de buitenzijde onderaan in het profiel een aantal gaatjes te boren
zodat condenswater weg kan vloeien en er ventilatie mogelijk is in het profiel ter voorkoming van delaminatie van het gelaagde glas (zoals het principe van een neuslat bij verticale beglazing in een houten kozijn ) - Het U-profiel monteert u eenvoudig op beton, hout of aluminium met schroeven en indien gewenst met High Tack lijmkit van Zwaluw den Braven.
- Bij buitenmontage brengt u op de vloer/grond eerst een dwarsbalk aan waar u dit profiel op schroeft.
- Klemt het glas wind- en waterdicht vast d.m.v. de klemrubbers, daarvoor is geen kit benodigd.
- Optioneel 90graden hoek- en l180 graden lengte verbinders en verstevigings-bevestigingsblokjes verkrijgbaar voor extra stevigheid bij een hogere belasting- zie deze categorie op de overzichtspagina.
- Afname:
- Per lengte van 2 x 299cm lang (600cm in 2 delen gezaagd) Snelle levering ca 2/3 werkdagen * indien voorradig
- Per lengte van 1 x 600cm (wekelijkse levering) * indien voorradig
Montage handleiding/advies
- U plaatst eerst het L-profiel en met het kleine rubber in het profiel in de nis of het kozijn.
Evt. in verstek door u gezaagd, zodat u de verbinders 90 graden kan toepassen.
Als u de profielen recht zaagt vervallen de 90 graden verbinders. - Het profiel kan met (sanitair)kit verlijmt op vetvrije en schone ondergrond/tegels, dan hoeft u niet te boren.
- Tevens is boren ook een prima montage methode, waarbij u in het profiel een aantal gaatjes voorboort op 50 cm van elkaar (waarbij u in een natte ruimte eventueel nog wat kit op de schroef doet)
- De meegeleverde blokjes (70montageset) plaatst u op de bodem in het horizontale profiel op de vloer/grond zodat het glas niet op het harde materiaal onder spanning komt te staan.
- Dan plaatst u het glas in het profiel tegen het reeds geplaatste dunnere rubber van het L profiel
- Dan plaatst/klikt u het aluminium pootje/kliklat in het profiel
- Als laatste drukt u stevig het dikkere glasrubber (dikte is afhankelijk van de gekozen glasdikte en past altijd) tussen profiel en glas waardoor het glas stevig wind- en waterdicht vast komt te staan.
Bij een pui situatie met vaste panelen volledig omkaderd met de klikprofielen geldt het onderstaande voor de glasmaat :
Uitgaande van een voorbeeld afmeting van 2.000 (B) x 2.000 (H) mm, dan wordt de formule :
- Hoogte paneel: 2000 – 15 – 15 = 1970 mm
- Breedte paneel:2000 – 15 – 15 = 1970 mm
Hoogwaardige kwaliteit: geschikt voor binnen en buiten.
Indien u dit artikel los bestelt (zonder glas) kiest u dan lengte pakketpost bij het afrekenen.
Levertijd ca 3-8 werkdagen afhankelijk van uw keuze en *indien voorradig.
Om voor een overkapping de hellingsgraad of hellinghoek afloop in cm te berekenen hebben we op internet deze handige tools gevonden.
Rekentool 1
Rekentool 2
Voor een overkapping is een hellingsgraad van 7graden tot 20 graden aanbevolen.
Bijvoorbeeld 1 meter uitval moet voor een 9 graden hoek 15 cm aflopen van de hoogste zijde naar laagste zijde.
Maak zelf je dakraam, lichtstraat of dak voor overkapping, veranda in combinatie met alle diktes enkelglas gelaagd of isolatieglas.
Hulp bij het berekenen van glasmaten, onderconstructiematen en profielmaten (gebaseerd op 6cm balkbreedte onderconstructie).
Situatie 1: Glasmaat berekenen omdat ik de onderconstructie al heb
Situatie 2: Constructie buitenmaat berekenen omdat ik al glasmaten heb
Situatie 3: Profiellengtes en pakket compleet samenstellen
*Glasmaatje is niet aansprakelijk voor eventuele constructieproblemen op basis van verleend advies of tips, daar Glasmaatje geen officiele bouwconstructie berekeningen maakt. Voor glas onder een hellingsgraad geplaatst, geldt GEEN fabrieksgarantie.
Situatie 1 U heeft de onderconstructie maat en wilt de juiste glasmaat berekenen?
Deze rekenformule is gebaseerd op een onderconstructie met balkbreedte van 6cm -
voor de berekening van de glasbreedte = buitenmaat onderbouw/constructie > buiten breedte -6cm, gedeeld door het aantal glasvakken, -2cm
Bijvoorbeeld de buitenmaat is 350cm - 6cm / 4 - 2cm = glasbreedte 84cm
NB. Heeft u maar 1 ruit/1 vak dan is het bijvoorbeeld met buitenmaat 95cm: 95cm - 6cm /1 - 2cm = 87cm glasbreedte
Glaslengte = buitenmaat onderbouw/constructie hoogte -1cm.
Vast gegeven is dat het glas 2cm opleg aan bovenzijde nodig heeft.
Bijvoorbeeld de buitenmaat is 375 - 1cm = glaslengte 374cm.
NB. Uitgaande dat bovenbalk en onderbalk 6cm zijn en de overstek onderzijde 3cm is.
Oplegrubber of opleg- en afdekprofiel is 58mm met de sierkliklijst erbij is 6cm de buitenmaat van het profiel.
Indien de balken breder zijn dan 6cm, maakt dat voor de oplegmaat van de bovenzijde niet uit maar voor de onderzijde telt u het aantal cm erbij dat de balk breder is dan 6cm is.
Indien u geen overstek aan de onderzijde wilt is het de buitenmaat +2cm.
Situatie 2 - U heeft de glasmaat en wilt de juiste onderconstructie maat berekenen?
De balkopleg moet ca 6cm breed rondom.
(het oplegrubber of opleg- en afdekprofiel is 58mm met de sierkliklijst erbij is het 6cm buitenmaat).
Formule voor de berekening van de constructie buitenmaatbreedte = glasmaat +2cm, maal het aantal glasvakken, +6cm
Bijvoorbeeld u heeft 4 ruiten van 84cm breed x100cm lengte.
De berekening wordt dan: 84cm +2cm x 4 + 6cm = 350cm.
De buitenmaat breedte van een onderconstructie met 1 ruit van 84x100cm=92x101cm.
Contructie buitenmaat lengte (=uitval) = glasmaat + 1cm
Bij een glasmaat van 100cm wordt de onderconstructie buitenmaat lengte 101cm.
Balkbreedte voor de opleg moet ca 6cm zijn (profielbreedte is 58mm)
ADVIESTABEL VOOR GLASBREEDTE VANAF 4 VAKKEN MET STANDAARDBREEDTEN VANAF 3 METER
(alle andere tussenliggende breedtematen zijn natuurlijk ook mogelijk waarbij de glasmaat ook wijzigt, zie hoe te berekenen hierboven))
Breedte overkapping/daklicht | aantal benodigde vakken | breedte van de glasmaat.
Voorbeeld van glasdeling per standaard breedte:
De glasmaat formule bij 6cm balkconstructie is de buitenmaat constructie -6cm, gedeeld door het aantal glasvakken, -2cm.
Opbouwbreedte Vakken Glasmaat (breedte)
3000mm 4 vakken 715mm
4000mm 5 vakken 768mm
5000mm 6 vakken 803mm
6000mm 7 vakken 829mm
7000mm 8 vakken 848mm
8000mm 10 vakken 774mm
9000mm 11 vakken 793mm
10000mm 12 vakken 808mm
Nogmaals alle vaste gegevens op een rijtje
- De dakhellingsgraad is variabel van 7 graden tot 20 graden. (bv. 8 graden is de afloop 14cm op een meter)
- De glasbreedte kan tot maximaal 85cm. (of het glas moet dikker toegepast dan de minimale glassoort gelaagd 44.2))
- Het oplegrubber en/of onderprofiel is 58mm of 78mm breed. Met de sier kliklijst is de buitenmaat 6cm of 8cm.
- De onderconstructiebalken zijn ca. 6cm breed of 8cm benodigd.
- De hoogte van van de liggers (gordingen) worden voor glas op 14cm geadviseerd.
- De glasopleg op het oplegrubber of onderprofiel (dat op uw onderconstructie ligt) is 2cm.
- Aan de linker-, rechter- en bovenzijde houdt u dan 4cm over naar de buitenkant profiel indien u gebruik maakt van het 58mm profiel.
- Bij een onderconstructiebalk ca. 2 cm tussenruimte om het afdekprofiel met benodige lengte (afhankelijk van dikte glas) vast te boren tussen de glasplaten door met een schroef.
- Het glas dient minimaal ca. 3mm afstand tot de boorgleuf in het midden van het profiel te houden om vanwege werking van een houten onderconstructie of het glas zelf breuk en inwerking van vocht op de glasrand te voorkomen.
Situatie 3: U heeft de glasmaten en/of onderconstructiematen en wilt de profiellengtes berekenen en samenstellen.
Berekeningen zijn gebaseerd op balken van 60mm/6cm.
- Zijprofiel voor afwerking links en rechts: Lengte is de glasmaat -2cm of de buitenmaat onderconstructie - 6 cm met bovensluitprofiel, met muuraansluitprofiel - 4cm op een 6cm balk (vanwege 2cm glasopleg en profiel even lang)
Kies SET 2 of SET 4
- kies hierbij een opvullat 10mm (44.2 of 55.2 gelaagd glas) of 16mm of combinatie ervan als het met uw glasdikte overeen komt. Koop anders een houten vullat van gelijke dikte als het glas.
- indien de buitenzijden links of rechts waterdicht aan moet sluiten op een muur; kunt u ook de Set 1 of 3 toepassen = middenprofiel en heb je geen lange lip kliklijst nodig. De randen kun je dichtkitten of een loodvervanger flap erover laten aansluiten (geen lood want geeft corrosie met aluminium). - Middenprofiellengte voor de tussenliggers hebben dezelfde lengte als de zijkanten.
Kies SET 1 of SET 3 - Bovenprofiel voor de afwerking bovenzijde bij daklicht of lichtstraat lessenaar is de buitenmaat van de constructiebreedte.
- Kies SET 2 of SET 4 bij een vrijstaande constructie
- Kies Muuraansluitprofiel met rubber flap indien aansluiting en bevestiging aan de muur.
- Kies Nokprofiel zetstuk met 2 rubber flappen indien u een zadeldak wilt maken of 78mm breed Premium Set A en los het oplegrubber 58mm erbij. Tip vraag om het het hogere lichtstraat nokglasrubber bij punt 6 in de winkelwagen (Bij opmerkingen in de winkelwagen). - Onderzijde oplegging van het glas op oplegrubber of op afdekprofiel (let op kies afdekprofiel vanwege de lagere schroefgroef in het midden kan het glas eroverheen)
is de binnenmaat breedte van het vak of de glasmaat breedte -4cm. - Voor de afwerking onderzijde van de rand van het glas heeft u de hele buitenmaat van de constructiebreedte nodig.
Eventueel toe te passen in delen die even breed zijn als de glasmaat breedte.
Kies U-drupprofiel of L profiel welke over het glas (op bovenzijde met zuurvrije siliconenkit met een paar mm speling aan in de hoek voor ventilatie) onder het midden en zij-afdekprofiel als eerste over de hele breedte bevestigd wordt. - Voor de afwerking bovenzijde constructie aan weerzijden van het uiteinde profiel komen 2 eindschotje (eindstoppers, glasstopper) links er rechts. Eindschotje zij-en bovenkant profiel of een Eindschotje Muuraansluitprofiel.
- Voor de afwerking onderzijde kopsekanten plaatst u links en rechts een Eindschotje zij- en bovenkant profiel.
- Voor de afwerking van het Middenprofiel op de tussenliggers kiest u de Eindschotjes midden. (laag tot 16mm glasdikte, anders hoge eindschotjes)
- Schroeven worden om de ca 30 cm geplaatst. Niet direct op de hoek van het glas om breuk te voorkomen. Indien je onderprofiel toepast, neem je afdekprofiel bouten afhankelijk van de lengte van het glas (zie Beschrijving onderaan productpagina van de profielbouten). De houtschroeven gebruik je om het onderprofiel vast te schroeven en/of de lengte 70mm om het afdekprofiel tussen de glasplaten door in het hout vast te schroeven. Met afdichtring als je geen Sierkliklijst toepast voor de waterdichte afdichting.
- Vullatten - zie tekening
*Glasmaatje is niet aansprakelijk voor eventuele constructieproblemen op basis van verleend advies of tips, daar Glasmaatje geen officiele bouwconstructie berekeningen maakt.
Voor glas onder een hellingsgraad geplaatst, geldt geen fabrieksgarantie.
Gelaagd glas voor veilig glas boven uw hoofd.
Kies voor de dikte van het glas volgens de veiligheidsnorm minimaal 44.2 (8,74mm) gelaagd glas. Bestel hier
Wanneer moet het glas dikker naar 55.2 (glasdikte 10.74mm)?
- Indien horizontaal geplaatst en het glas is breder dan ca. 85 cm
- de hellings graad is kleiner dan 7 graden tot 20 graden
- belasting met oa. wind, regen, sneeuw hoger oa. in de kustgebieden of in open gebied (buiten bebouwde kom). Eventueel kiest u dan voor gehard/gelaagd glas. Bestel hier
- de lengte is langer dan 300cm, langer dan 430cm-> glassoort 66.2 (12,74mm)
Dit is geen beloopbaar glas!
Wilt u dubbelglas? Kies dan minimaal glasdikte/uitvoering 5-12-44.2Bestel hier
Tip: pas de isolator toe in het profiel om de koudebrug te onderbreken voor een betere isolatiewaarde zie hier
Betreft Isolatieglas kiest u voor de glasdikte 5mm of 6mm voor de glasplaat buiten en een spouwbreedte (ruimte tussen de glasplaten) vanaf 8 tot 18mm naar uw keuze en gelaagd veiligheidsglas van 44.2 (8.74 mm) of 55,2 (10.74mm) - bij grotere afmetingen breder dan 85cm of langer dan 150cm - voor de glasplaat binnen zodat bij breuk het glas bij elkaar blijft en niet op uw hoofd valt.
5mm bui - 44.2 gelaagd binnen (spouwbreedte 14 of 15mm voor de beste isolatie waarde en meer stevigheid vanwege de aluminium afstandhouder in de ruit rondom)
6mm bui - 44.2 gelaagd binnen
6mm bui - 55.2 gelaagd binnen
Eventueel als u aan de kust woont of in een open gebied (niet in de bebouwde kom) of als u van extra veiligheid en zekerheid houdt, kiest u voor gehard/gelaagd glas. Bestel hier
Gehard glas is 5x sterker als standaard glas. Dit biedt meer zekerheid bij hagel, wind, sneeuwbelasting, rondvliegende takken oid.
Set 3 en Set 4 van de profielen zijn vooral geschikt voor isolatieglas
Hoe zwaar is mijn glasplaat:?
Formule om het gewicht te berekenen is de Oppervlakte van het glas in cm x glasdikte, bij 44.2 is het glasdikte 8mm want de folie telt niet mee, x2,5
bijv. 295 cm x 85 cm 44,2 gelaagd glas : Opp. 2,51 x 8mm x2,5 = 50,2kg
Isolatieglas: 5-44,2 telt als glasdikte 5+8=13mm.
Tip: onderbalkconstructie met balken van ca 6cm breed en 14cm hoog
Gelaagd glas voor verticale beglazing t.b.v uw terras overkapping, serre, tuinafscheiding is minimaal 33.1
Let op: Windbelasting en grotere oppervlakte dan in verhouding 80x160 vraagt meer dikte indien meer windvangend of risico in de omgeving kiest u uit 44.2, 55.2, 66.2.
Montagehandleidingen
Zie deze montage handleidingen pagina
*Glasmaatje is niet aansprakelijk voor eventuele constructieproblemen op basis van verleend advies of tips, daar Glasmaatje geen officiele bouwconstructie berekeningen maakt. Voor glas onder een hellingsgraad geplaatst, geldt geen fabrieksgarantie.
VOOR HET ZELF SAMENSTELLEN VAN JE OVERKAPPING, VERANDA, SERRE, LICHTSTRAAT, DAKRAAM.
Deze rekenformule is gebaseerd op een onderconstructie met balkbreedte van 6cm -
Situatie 1: Glasmaat berekenen omdat ik de onderconstructie al heb
Situatie 2: Constructie buitenmaat berekenen omdat ik al glasmaten heb
Situatie 3: Profiellengtes en pakket compleet samenstellen
*Glasmaatje is niet aansprakelijk voor eventuele constructieproblemen op basis van verleend advies of tips, daar Glasmaatje geen officiele bouwconstructie berekeningen maakt.
Voor glas dat onder een hellingsgraad geplaatst wordt geen fabrieksgarantie.
Situatie 1 U heeft de onderconstructie maat en wilt de juiste glasmaat berekenen?
Deze rekenformule is gebaseerd op een onderconstructie met balkbreedte van 6cm -
Glasbreedte = buitenmaat onderbouw/constructie breedte -6cm, gedeeld door het aantal glasvakken, -2cm
Bijvoorbeeld de buitenmaat is 350cm - 6cm / 4 - 2cm = glasbreedte 84cm
NB. Heeft u maar 1 ruit/1 vak dan is het bijvoorbeeld met buitenmaat 95cm: 95cm - 6cm /1 - 2cm = 87cm glasbreedte
Glaslengte = buitenmaat onderbouw/constructie hoogte -1cm.
Vast gegeven is dat het glas 2cm opleg aan bovenzijde nodig heeft.
Bijvoorbeeld de buitenmaat is 375 - 1cm = glaslengte 374cm.
NB. Uitgaande dat bovenbalk en onderbalk 6cm zijn en de overstek onderzijde 3cm is.
Oplegrubber of opleg- en afdekprofiel is 58mm met de sierkliklijst erbij is 6cm de buitenmaat van het profiel.
Indien de balken breder zijn dan 6cm, maakt dat voor de oplegmaat van de bovenzijde niet uit maar voor de onderzijde telt u het aantal cm erbij dat de balk breder is dan 6cm is.
Indien u geen overstek aan de onderzijde wilt is het de buitenmaat +2cm.
Situatie 2 - U heeft de glasmaat en wilt de juiste onderconstructie maat berekenen?
Deze rekenformule is gebaseerd op een onderconstructie met balkbreedte van 6cm -
De balkopleg moet ca 6cm breed rondom.
(het oplegrubber of opleg- en afdekprofiel is 58mm met de sierkliklijst erbij is het 6cm buitenmaat).
Constructie buitenmaatbreedte = glasmaat +6cm, maal het aantal glasvakken, +2cm
Bijvoorbeeld u heeft 4 ruiten van 80x100cm :80cm + 6cm x 4 + 2cm = 346cm.
De buitenmaat breedte van een onderconstructie met 1 ruit van 80x100cm=88x101cm.
Contructie buitenmaat lengte (=uitval) = glasmaat + 1cm
Bij een glasmaat van 100cm wordt de onderconstructie buitenmaat lengte 101cm.
Balkbreedte voor de opleg moet ca 6cm zijn (profielbreedte is 58mm)
ADVIESTABEL VOOR GLASBREEDTE VANAF 4 VAKKEN MET STANDAARDBREEDTEN VANAF 3 METER
(alle andere tussenliggende breedtematen zijn natuurlijk ook mogelijk waarbij de glasmaat ook wijzigt, zie hoe te berekenen hierboven))
Breedte overkapping/daklicht | aantal benodigde vakken | breedte van de glasmaat.
Nogmaals alle vaste gegevens op een rijtje
- De dakhellingsgraad is variabel van 7 graden tot 20 graden. (bv. 8 graden is de afloop 14cm op een meter)
- De glasbreedte kan tot maximaal 85cm. (of het glas moet dikker toegepast dan de minimale glassoort gelaagd 44.2))
- Het oplegrubber en/of onderprofiel is 58mm breed. Met de sier kliklijst is de buitenmaat 6cm.
- De onderconstructiebalken zijn ca. 58mm breed benodigd.
- De hoogte van van de liggers (gordingen) worden voor glas op 14cm geadviseerd.
- De glasopleg op het oplegrubber of onderprofiel (dat op uw onderconstructie ligt) is 2cm.
- Aan de linker-, rechter- en bovenzijde houdt u dan 4cm over naar de buitenkant profiel.
- Bij een onderconstructiebalk ca. 2 cm tussenruimte om het afdekprofiel met benodige lengte (afhankelijk van dikte glas) vast te boren tussen de glasplaten door met een schroef
- Het glas dient ca 3mm afstand tot de boorgleuf in het midden van het profiel te houden om vanwege werking van een houten onderconstructie of het glas zelf breuk en inwerking van vocht op de glasrand te voorkomen.
*Glasmaatje is niet aansprakelijk voor eventuele constructieproblemen op basis van verleend advies of tips, daar Glasmaatje geen officiele bouwconstructie berekeningen maakt.
Situatie 3: U heeft de glasmaten en/of onderconstructiematen en wilt de profiellengtes berekenen en samenstellen.
Deze rekenformule is gebaseerd op een onderconstructie met balkbreedte van 6cm -
- Zijprofiel voor afwerking links en rechts: Lengte is de glasmaat -2cm of de buitenmaat onderconstructie - 6 cm met bovensluitprofiel, met muuraansluitprofiel - 4cm op een 6cm balk (vanwege 2cm glasopleg en profiel even lang)
Kies SET 2 of SET 4
- kies hierbij een opvullat 10mm (44.2 of 55.2 gelaagd glas) of 16mm of combinatie ervan als het met uw glasdikte overeen komt. Koop anders een houten vullat van gelijke dikte als het glas.
- indien de buitenzijden links of rechts waterdicht aan moet sluiten op een muur; kunt u ook de Set 1 of 3 toepassen = middenprofiel en heb je geen lange lip kliklijst nodig. De randen kun je dichtkitten of een loodvervanger flap erover laten aansluiten (geen lood want geeft corrosie met aluminium). - Middenprofiellengte voor de tussenliggers hebben dezelfde lengte als de zijkanten.
Kies SET 1 of SET 3 - Bovenprofiel voor de afwerking bovenzijde bij daklicht of lichtstraat lessenaar is de buitenmaat van de constructiebreedte.
- Kies SET 2 of SET 4 bij een vrijstaande constructie
- Kies Muuraansluitprofiel met rubber flap indien aansluiting en bevestiging aan de muur.
- Kies Nokprofiel zetstuk met 2 rubber flappen indien u een zadeldak wilt maken of 78mm breed Premium Set A en los het oplegrubber 58mm erbij. Tip vraag om het het hogere lichtstraat nokglasrubber bij punt 6 in de winkelwagen (Bij opmerkingen in de winkelwagen). - Onderzijde oplegging van het glas op oplegrubber of op afdekprofiel (let op kies afdekprofiel vanwege de lagere schroefgroef in het midden kan het glas eroverheen)
is de binnenmaat breedte van het vak of de glasmaat breedte -4cm. - Voor de afwerking onderzijde van de rand van het glas heeft u de hele buitenmaat van de constructiebreedte nodig.
Eventueel toe te passen in delen die even breed zijn als de glasmaat breedte.
Kies U-drupprofiel of L profiel welke over het glas (op bovenzijde met zuurvrije siliconenkit met een paar mm speling aan in de hoek voor ventilatie) onder het midden en zij-afdekprofiel als eerste over de hele breedte bevestigd wordt. - Voor de afwerking bovenzijde constructie aan weerzijden van het uiteinde profiel komen 2 eindschotje (eindstoppers, glasstopper) links er rechts. Eindschotje zij-en bovenkant profiel of een Eindschotje Muuraansluitprofiel.
- Voor de afwerking onderzijde kopsekanten plaatst u links en rechts een Eindschotje zij- en bovenkant profiel.
- Voor de afwerking van het Middenprofiel op de tussenliggers kiest u de Eindschotjes midden. (laag tot 16mm glasdikte, anders hoge eindschotjes)
- Schroeven worden om de ca 30 cm geplaatst. Niet direct op de hoek van het glas om breuk te voorkomen. Indien je onderprofiel toepast, neem je afdekprofiel bouten afhankelijk van de lengte van het glas (zie Beschrijving onderaan productpagina van de profielbouten). De houtschroeven gebruik je om het onderprofiel vast te schroeven en/of de lengte 70mm om het afdekprofiel tussen de glasplaten door in het hout vast te schroeven. Met afdichtring als je geen Sierkliklijst toepast voor de waterdichte afdichting.
- Vullatten - zie tekening
- Zijprofiel voor afwerking links en rechts: Lengte is de glasmaat -2cm of de buitenmaat onderconstructie - 6 cm met bovensluitprofiel, met muuraansluitprofiel - 4cm op een 6cm balk (vanwege 2cm glasopleg en profiel even lang)
*Glasmaatje is niet aansprakelijk voor eventuele constructieproblemen op basis van verleend advies of tips, daar Glasmaatje geen officiele bouwconstructie berekeningen maakt.
Voor glas dat onder een hellingsgraad geplaatst wordt geen fabrieksgarantie.
{tab=glassoort-/dikte}
Gelaagd glas voor veilig glas boven uw hoofd.
Kies voor de dikte van het glas volgens de veiligheidsnorm minimaal 44.2 (8,74mm) gelaagd glas. Bestel hier
Wanneer moet het glas dikker naar 55.2 (glasdikte 10.74mm)?
- Indien horizontaal geplaatst en het glas is breder dan ca. 85 cm
- de hellings graad is kleiner dan 7 graden tot 20 graden
- belasting met oa. wind, regen, sneeuw hoger oa. in de kustgebieden of in open gebied (buiten bebouwde kom)
- de lengte is langer dan 300cm, langer dan 430cm-> glassoort 66.2 (12,74mm)
Dit is geen beloopbaar glas!
Wilt u dubbelglas? Kies dan minimaal glasdikte/uitvoering 5-12-44.2Bestel hier
Tip: pas de isolator toe in het profiel om de koudebrug te voorkomen zie hier
Betreft Isolatieglas kiest u voor de glasdikte 5mm of 6mm voor de glasplaat buiten en een spouwbreedte (ruimte tussen de glasplaten) vanaf 8 tot 18mm naar uw keuze en gelaagd veiligheidsglas van 44.2 (8.74 mm) of 55,2 (10.74mm) - bij grotere afmetingen breder dan 85cm of langer dan 150cm - voor de glasplaat binnen zodat bij breuk het glas bij elkaar blijft en niet op uw hoofd valt.
5mm bui - 44.2 gelaagd binnen (spouwbreedte 14 of 15mm voor de beste isolatie waarde en meer stevigheid vanwege de aluminium afstandhouder in de ruit rondom)
6mm bui - 44.2 gelaagd binnen
6mm bui - 55.2 gelaagd binnen
Eventueel als u aan de kust woont of in een open gebied (niet in de bebouwde kom) of als u van extra veiligheid en zekerheid houdt, kiest u voor gehard/gelaagd glas. Bestel hier
Gehard glas is 5x sterker als standaard glas. Dit biedt meer zekerheid bij hagel, wind, sneeuwbelasting, rondvliegende takken oid.
Set 3 en Set 4 van de profielen zijn vooral geschikt voor isolatieglas
Hoe zwaar is mijn glasplaat:?
Formule om het gewicht te berekenen is de Oppervlakte van het glas in cm x glasdikte, bij 44.2 is het glasdikte 8mm want de folie telt niet mee, x2,5
bijv. 295 cm x 85 cm 44,2 gelaagd glas : Opp. 2,51 x 8mm x2,5 = 50,2kg
Isolatieglas: 5-44,2 telt als glasdikte 5+8=13mm.
Tip: onderbalkconstructie met balken van ca 6cm breed en 14cm hoog
Gelaagd glas voor verticale beglazing t.b.v uw terras overkapping, serre, tuinafscheiding is minimaal 33.1
Let op: Windbelasting en grotere oppervlakte dan in verhouding 80x160 vraagt meer dikte indien meer windvangend of risico in de omgeving kiest u uit 44.2, 55.2, 66.2.
*Glasmaatje is niet aansprakelijk voor eventuele constructieproblemen op basis van verleend advies of tips, daar Glasmaatje geen officiele bouwconstructie berekeningen maakt.
Voor glas dat onder een hellingsgraad geplaatst wordt geen fabrieksgarantie.
Handleidingen
Voor de montage van onze producten levert Pext bij alle producten een handige montagehandleiding/instructie. Deze handleidingen zijn ook online beschikbaar. Onderstaand een overzicht.
Montagehandleidingen Daksystemen
De daksystemen van Pext zijn eenvoudige te monteren. In onderstaande montagehandleidingen staat de montage van uw daksysteem uitgebreid beschreven.
- Montagehandleiding Daksysteem LT20 (muuraanbouw)
- Montagehandleiding Daksysteem LT20 (vrijstaand)
- Montagehandleiding Daksysteem LT50 (muuraanbouw)
- Montagehandleiding Daksysteem LT50 (vrijstaand)
- Montagehandleiding Profielsysteem P20
- Montagehandleiding Profielsysteem P50
- Montagehandleiding Profielsysteem Solar
Montagehandleidingen houten onderconstructies
- Download Montagehandleiding Douglas Duplo onderbouw (muuraanbouw)
- Download Montagehandleiding Douglas Dulpo onderbouw (vrijstaand)
- Download Montagehandleiding Lariks Gelamineerd 120 (muuraanbouw)
- Download Montagehandleiding Lariks Gelamineerd 120 (vrijstaand)
- Download Montagehandleiding Lariks Gelamineerd 140 (muuraanbouw)
- Download Montagehandleiding Lariks Gelamineerd 140 (vrijstaand)
- Download Montagehandleiding Lariks Gelamineerd 140, 10 graden SOLAR (muuraanbouw)
- Download Montagehandleiding Lariks Gelamineerd 140, 10 graden SOLAR (vrijstaand)
Montagehandleiding terrasoverkapping
- Download Montagehandleiding Terrasoverkapping Klassiek Muuraanbouw
- Download Montagehandleiding Terrasoverkapping Klassiek Vrijstaand
- Download Montagehandleiding Terrasoverkapping Modern Muuraanbouw
- Download Montagehandleiding Terrasoverkapping Modern Vrijstaand
Funderingstekeningen
- Download funderingstekening veranda’s muuraanbouw en vrijstaand
- Download funderingstekening terrasoverkapping muuraanbouw en vrijstaand
Montagehandleiding lichtstraten ongeïsoleerd – douglas
- Montagehandleiding onderconstructie Lessenaarsdak
- Montagehandleiding profielpakket Lessenaarsdak
- Montagehandleiding onderconstructie Zadeldak
- Montagehandleiding profielpakket Zadeldak
Montagehandleiding lichtstraat geïsoleerd – meranti
- Montagehandleiding onderconstructie Lessenaarsdak
- Montagehandleiding profielpakket Lessenaarsdak
- Montagehandleiding onderconstructie Zadeldak
- Montagehandleiding profielpakket Zadeldak
Overige informatie
Wilt u zelf een onderbouw maken?
Tips voor de stevigheid en draagkracht*.
Dit kan met elk hout, maar voor de ondercontructie wordt hout geadviseerd dat niet heel veel meer werkt of tordeert. Dit is belangrijk om te voorkomen dat het glas breekt door spanning en voor de waterdichtheid.
Bijvoorbeeld Douglas hout. Dit hout valt onder duurzaamheidsklasse 3 en wordt geoptimaliseerd voor de hoogst mogelijke levensduur.
Zo worden alle balken duplo (tweelaags) verlijmd, gedroogd (tot 18%) en gefingerlast. Hierdoor wordt de kans op kromtrekken en scheuren beperkt.
Bijvoorbeeld is er gelamineerd lariks bestaat uit dunne met elkaar verlijmde houten planken. Het lariks wordt verzaagd in dunne planken en vervolgens watervast verlijmd tot balken en palen. Doordat de planken watervast zijn verlijmd, trekt het niet krom. Voordelen gelamineerd lariks:
• sterk/enorme draagkracht
• stabiel: trekt niet krom en weinig scheurvorming
• relatief foutvrij
• minder kwasten (noesten)
• duurzaam
• kan grotere overspanning aan waardoor een diepte tot 5 meter gerealiseerd kan worden.
- Verder is het gegeven belangrijk dat het dakprofiel dat wij leveren 58mm breed en een onderconstructiebalk dus 58mm/60mm dient te zijn.
- Het voordeel is als u onze SET3 en SET 4 toepast, er ook het onderprofiel bij zit die als het hout nog werkt, dit ook enigzins op kan vangen voor het glas.
Daarom adviseren we bij dubbel glas deze sets en niet SET1 en SET2 die geschikt zijn voor enkelglas (gelaagd enkelglas)
- Tevens is de hellingsgraad van minimaal 7 tot 20 graden van belang voor het glas en de afwatering (sneeuwbelasting)
- Tevens wordt bij berekening glasdikte ook windbelasting meegenomen. Dus in de kustprovincies en open veld (niet bebouwde kom) wordt het glas soms opgewaardeerd naar dikkere glasmaten of gehard glas.
Een klant wil soms ook uit zichzelf liever gehard glas voor de buitenzijde omdat deze 5x sterker is en het meer hagelbestendig is en bij eventueel rondvliegende takken oid meer zekerheid.
Onze leverancier die via ons ook de houten onderconstructie kan leveren doet dat met de deze samenstelling. - 2 of 3 Staanders 140x140x2500mm (afhankelijk van de breedte of meer naar eigen wens) 2 schoren per staander, Gordingen van 58x140mm, 1 Dwarsbalk 140x140mm, 1 Muurbalk van 58x140mm. Montage instructie compleet dakpakket met glas.

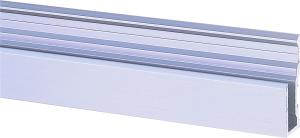

Spiegelprofiel montage beschrijving

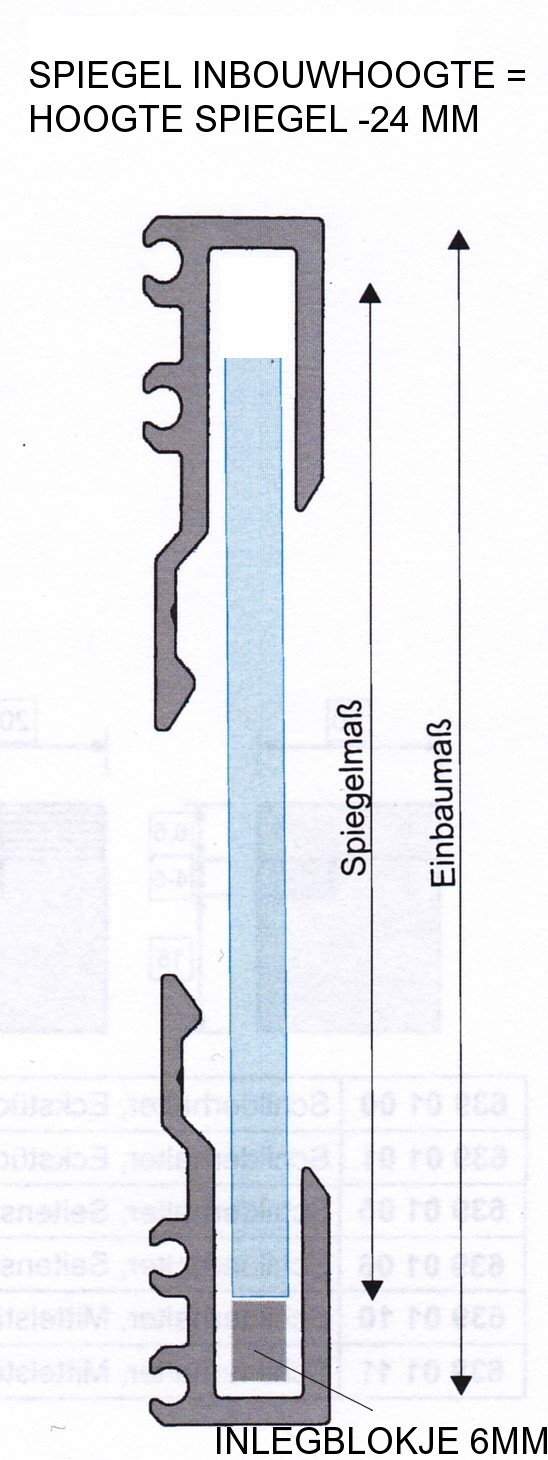

De spiegelmaat dient moet de hoogte (breedte) tussen de profielen - 24mm zijn. Dus een aftrek van 24mm geeft de ruimte de spiegel eerst boven in te voegen en dan naar beneden op de opvulblokjes van 6mm (of een eigen houten latje van 6mm) te laten zakken.
Bij de plaatsing van een spiegelwand is het slagen daarvan afhankelijk van de juiste wijze van plaatsen van de spiegelprofielen.
Gaten boren in het profiel
De spiegelprofielen zijn nog niet voorzien van gaten. Deze zullen we zelf moeten aanbrengen in het daarvoor bestemde sleufje in het profiel.
De spiegelprofielen worden onder en boven tegen de wand aangebracht door in de hoge rand van het profiel (dat deel dat hoger is dan de voorzijde) gaten te boren. Deze gaten komen afhankelijk van de wand op ca. 30 tot 50 cm van elkaar. Aan beide uiteinden van het profiel plaatst u een extra gat op ca. 3-4cm van het eind. Gebruik hiervoor een metaalboortje van 6mm. Indien u ook 6mm pluggen en schroeven hiervoor gaat gebruiken.
U kunt dan het profiel tegen de wand houden en de gaten aftekenen. Gebruik bij het onderste profiel een waterpas en zorg dat het gehele profiel over de volledig breedte, waterpas komt te liggen!
Welke schroef en welke plug
Houdt bij het vastzetten van het profiel rekening met de wand, bij een holle wand heeft u hollewandpluggen nodig en boort u zoveel mogelijk op die plaats een gat in het profiel, waar zich in de muur een staander bevindt. Ook tussen de staanders brengt u een gat aan. Bij die gaten die zich tussen de staanders bevinden heeft u dan een holle wandplug nodig. In de staanders schroeft u houtschroeven.
Welke hollewandplug u nodig heeft, is afhankelijk van het gebruikte materiaal en de dikte daarvan. Indien u er niet zeker van bent welke plug te gebruiken, dient u te weten welk materiaal er gebruikt is en welke dikte dat heeft. Met die informatie gaat u naar een bouwmarkt en laat u daar adviseren over de juiste plug.
Platte schroefkop!
Bij een stenen of betonen wand kunt u normale wandpluggen gebruiken. De schroeven dienen in beide situaties
een platte kop te hebben die verzonken ligt in het profiel. Steekt de kop te ver uit in het profiel, dan loopt u het risico de spiegelpanelen te beschadigen bij het plaatsen.
Aanbrengen van het profiel tegen de wand
Aan de onderzijde staat het deel van het profiel dat hoger is, tegen de wand en wijst omhoog. Aan de bovenzijde ligt het lange deel tegen de wand en wijst omlaag.
De afstand tussen het onderste en bovenste profiel is afhankelijk van de hoogte van de panelen en de wijze van plaatsen:
1. Inschuiven spiegelpanelen vanaf de zijkant
Dit is een zeer lastige en niet aan te bevelen werkwijze, echter, soms zijn er situaties waarbij het niet anders kan. U heeft bijvoorbeeld geen zuignappen.
Als u de panelen vanaf de zijkant erin schuift kunnen de profielen deze dichter bij elkaar geplaatst worden. In het onderste profiel komen houten latjes waarop de spiegels staan.
De hoogte hiervan, plus een halve cm telt u erbij op en dat is afstand tot de bovenrand van het bovenste profiel.
2. Plaatsing door intillen aan de voorzijde
De spiegelmaat dient moet de hoogte (breedte) tussen de profielen - 24mm zijn. Dus een aftrek van 24mm geeft de ruimte de spiegel eerst boven in te voegen en dan naar beneden op de opvulblokjes van 6mm (of een eigen houten latje van 6mm) te laten zakken.
U heeft hierbij zuignappen nodig om het paneel op te kunnen tillen, in het bovenste profiel te schuiven, tegen de muur te drukken en voorzichtig in het onderste profiel te laten zakken.
Uw spiegelwand staat!
Bij de plaatsing van een spiegel/ spiegelwand is het slagen daarvan afhankelijk van de juiste wijze van plaatsen van de spiegelprofielen.
Gaten boren in het profiel
De spiegelprofielen zijn nog niet voorzien van gaten. Deze zullen we zelf moeten aanbrengen in het daarvoor bestemde sleufje in het profiel.
De spiegelprofielen worden onder en boven tegen de wand aangebracht door in de hoge rand van het profiel (dat deel dat hoger is dan de voorzijde) gaten te boren. Deze gaten komen afhankelijk van de wand op ca. 30 tot 50 cm van elkaar. Aan beide uiteinden van het profiel plaatst u een extra gat op ca. 3-4cm van het eind. Gebruik hiervoor een metaalboortje van 6mm. Indien u ook 6mm pluggen en schroeven hiervoor gaat gebruiken.
U kunt dan het profiel tegen de wand houden en de gaten aftekenen. Gebruik bij het onderste profiel een waterpas en zorg dat het gehele profiel over de volledig breedte, waterpas komt te liggen!
Welke schroef en welke plug
Houdt bij het vastzetten van het profiel rekening met de wand, bij een holle wand heeft u hollewandpluggen nodig en boort u zoveel mogelijk op die plaats een gat in het profiel, waar zich in de muur een staander bevindt. Ook tussen de staanders brengt u een gat aan. Bij die gaten die zich tussen de staanders bevinden heeft u dan een holle wandplug nodig. In de staanders schroeft u houtschroeven.
Welke hollewandplug u nodig heeft, is afhankelijk van het gebruikte materiaal en de dikte daarvan. Indien u er niet zeker van bent welke plug te gebruiken, dient u te weten welk materiaal er gebruikt is en welke dikte dat heeft. Met die informatie gaat u naar een bouwmarkt en laat u daar adviseren over de juiste plug.
Platte schroefkop!
Bij een stenen of betonen wand kunt u normale wandpluggen gebruiken. De schroeven dienen in beide situaties een platte kop te hebben die verzonken ligt in het profiel. Steekt de kop te ver uit in het profiel, dan loopt u het risico de spiegelpanelen te beschadigen bij het plaatsen.
Aanbrengen van het profiel tegen de wand
Aan de onderzijde staat het deel van het profiel dat hoger is, tegen de wand en wijst omhoog. Aan de bovenzijde ligt het lange deel tegen de wand en wijst omlaag.
De afstand tussen het onderste en bovenste profiel is afhankelijk van de hoogte van de panelen en de wijze van plaatsen.
1. Inschuiven spiegelpanelen vanaf de zijkant
Dit is een zeer lastige en niet aan te bevelen werkwijze, echter, soms zijn er situaties waarbij het niet anders kan. U heeft bijvoorbeeld geen zuignappen.
Als u de panelen vanaf de zijkant erin schuift kunnen de profielen deze dichter bij elkaar geplaatst worden. In het onderste profiel komen houten latjes waarop de spiegels staan. De hoogte hiervan, plus een halve cm telt u erbij op en dat is afstand tot de bovenrand van het bovenste profiel.
2. Plaatsing door intillen aan de voorzijde
Als u de panelen van voren er in wilt plaatsen, dient u bij de hoogte van het paneel, de diepte van het profiel plus een paar milimeter op te tellen en dan de hoogte van de bovenrand van het bovenste profiel te bepalen. U heeft hierbij zuignappen nodig om het paneel op te kunnen tillen, in het bovenste profiel te schuiven, tegen de muur te drukken en voorzichtig in het onderste profiel te laten zakken.
Uw spiegelwand staat!
Thermische breuken
Thermische breuken ontstaan vooral aan het einde van de herfst, in de winter en aan het begin van de lente. Maar ook hartje zomer kun je zomaar te maken krijgen met een thermische breuk in het (isolatie)glas. Zonder zichtbare oorzaken breken glasplaten. In de herfst en lente is de buitenlucht vaak nog erg koud, terwijl de zonkracht nog of al wel groot genoeg is om het glas lokaal behoorlijk te verwarmen. In de zomer is het juist regelmatig erg heet buiten (zeker als de zon direct op het glas schijnt), waarna een lokale afkoeling zorgt voor spanning op de ruit door temperatuurverschillen.
Thermische breuken ontstaan juist door deze temperatuurverschillen in het oppervlak van het glas. Glas is een slechte warmtegeleider, in tegenstelling tot veel andere materialen, zoals metaal. Als bijvoorbeeld de zon of een verwarming/kachel een glasplaat plaatselijk verwarmt, wordt deze warmte slecht weggevoerd of gelijkmatig verdeeld.
Wanneer er bij floatglas een temperatuurverschil van meer dan ca. 30-40°C in het glasoppervlak optreedt, ontstaan er te hoge spanningen in het glas. Ook de locatie van de verwarming of sterke afkoeling speelt een rol, net als het soort glas ((spiegel)draadglas kan er bijvoorbeeld heel slecht tegen). Het warme deel zet uit, terwijl de koude delen hun vorm behouden. Daardoor breekt de ruit op een zeer herkenbare manier: Meestal begint één breuklijn loodrecht vanuit rand van het glas en loopt daarna in een grillige vorm verder.
| Soort glas | Temperatuurverschil |
| (Spiegel)Draadglas | 15°C |
| Basisglas | 30-40°C |
| Halfgehard glas | 100°C |
| Gehard glas | 200°C |
Voorkomen
Thermische glasbreuken kan men voorkomen door temperatuurveschillen aan verschillende zijden van het glas te vermijden, bijvoorbeeld:
- Jaloezieën, lamellen of overgordijnen op enige afstand van de beglazing plaatsen;
- Verwarmingselementen (bv kachels) niet te dicht bij de beglazing plaatsen;
- Het glas niet beschilderen of beplakken met bijvoorbeeld plakfolie;
- Geen grote voorwerpen plaatsen aan de binnenkant dicht achter de ruit;
- Handelingen voorkomen, die tot een temperatuurverschil in de beglazing kunnen leiden (bijvoorbeeld in de zomer met de tuinslang koud water spuiten op een door de zon verwarmde ruit);
- Door gehard glas toe te passen: Dit is speciaal thermisch behandeld glas, dat tot 5x grotere temperatuurverschillen aankan.
Voor de glasverwerkende industrie houdt voorkomen van thermische breuken vooral in: Glas ontspannen op de glasbok. Door de combinatie van de spanning op het glas op de glasbok ontstaan gemakkelijk thermische breuken, wanneer het glas door de zon ongelijk verwarmd wordt en er temperatuurverschillen ontstaan. Niet vergeten om het glas vervolgens weer aan te spannen, als het verplaatst wordt!
Garantie
Glasproducenten en glaszetters worden vaak voor thermische breuk verantwoordelijk gehouden en gevraagd de schade op hun kosten te herstellen. Thermische breuken vallen echter niet onder garantie. Het betreft hier namelijk geen productie- of montagefout, maar een alledaags natuurverschijnsel, dat eenvoudig voorkomen kan worden door bovenstaande richtlijnen op te volgen. Particulieren kunnen derhalve bij thermische breuk geen aanspraak maken op garantie bij hun glaszetter, en de glasverwerkende bedrijven op hun beurt niet bij hun glasproducent.
Montage U-profiel t.b.v. glas
Voor montage van glas op de wand met U-profiel kun je het u-profiel met High Tack kit vastzetten als je niet wilt of kunt boren.
Wilt u wel boren? Dan dien je het U-profiel voor te boren in de rug met 3 a 4 gaten.
Je houdt het profiel op de juiste plaats tegen de muur en de gaten tekent u op de muur af.
Daarna kun je in de muur de gaten boren en de juiste muurpluggen aanbrengen.
Dan kun je het Uprofiel op de muur vastboren met de juiste schroeven, liefst RVS kwaliteit.
Montage van het glas:
In het U-profiel zet u eerst een stevige strook sanitairkit. (transparant of andere gewenste kleur).
U kunt daarbij ook gebruik maken onze transparante opvulpakking strookjes, deze is ook heel handig voor de uitlijning van de glasplaat links en rechts in het U profiel. Opvulpakking
Als je het glas erin zet komt de kit langs de paar mm ruimte aan weerskanten naar boven en de randen dienen eventueel extra afgevuld en/of afstreken met een natte zeepvinger voor een stevige en mooie afwerking.
Zolang de kit nog niet is uitgehard, de glasplaat stutten om zakken of verplaatsen te voorkomen met iets verend materiaal (hout/rubber/karton) wat je later weer weg kunt halen.
Als u de u profiel ook op de vloer toepast, dan deze ook eerst bevestigen ( eventueeld de hoeken 45 graden afzagen) en het glas plaatsen in het geheel.
Als het glas niet in het midden van het Uprofiel blijft staan, zijn er smalle transparant vulblokjes leverbaar (in de webwinkel)die je ertussen kunt plaatsen.
Die kunnen blijven zitten en worden door de kit afgedekt.
U-profiel kan je op een douchebak gebruiken als er niet geboord kan worden. Dit U-profiel kan met de onderzijde met High tack kit vastgezet op een douchebak en het zal nooit meer loskomen.
WAT IS DE GLASMAAT?
Isolatieglas:
De glasmaat is de sponningmaat - speling = netto glasmaat
Hier wordt bij isolatieglas meestal 5mm per zijde voor genomen.
Dus de aftrek is 10mm horizontaal en 10mm verticaal.
Enkelglas:
De glasmaat is de strak gemeten maat - speling vanwege de fabriekstoleranties = netto glasmaat
Let op, u bestelt bij ons de netto glasmaten en u dient deze maten zelf te bepalen.
U bent zelf verantwoordelijk voor een juiste opgave van de afmetingen van het glas.
Onderstaande tabel geeft aan dat de door de fabriek gesneden afmeting van een bepaalde dikte glas af kan/mag wijken met onderstaande mm qua breedte/hoogte.
Zorgt u zelf voor voldoende omtrekspeling.
Glasdikte in mm | Tolerantie in mm | |
Voor breedte en hoogte < 1,5 m | Voor breedte en hoogte ? 1,5 m | |
2-3-4-5-6 | ± 2 mm | ± 3 mm |
8-10-12 | ± 3 mm | ± 4 mm |
15-19-25 | ± 5 mm | ± 6 mm |
• Bij gebruik van roosters zorgt u zelf voor de juiste netto berekening van het glas.
• Afbeeldingen in de webwinkel kunnen afwijken van de werkelijkheid. Hier kunnen geen rechten aan ontleend worden.
• Afwijkingen van bovenstaande uitgangspunten dienen altijd gemeld te worden aan Glasmaatje.
De sponningmaat is de maat van het kozijn vanuit de sleuf waar het glas in komt. De glasmaat die u moet hanteren is dus de sponningmaat - 1 cm speling.
De 1 cm is benodigd voor de ventilatieruimte rondom de ruit en hier wordt dus meestal 0.5 cm per zijde voor genomen. Vandaar een aftrek van 1 cm horizontaal en 1 cm verticaal.
De dagmaat is de maat van de ruit die u daadwerkelijk ziet.
Voor het vervangen van een bestaande ruit meet u de ruit aan de binnenzijde (zogenaamde dagmaat) van het kozijn
en telt hier vervolgens 24 mm (2,4 cm) bij op om de glasmaat te krijgen. (24mm = de benodigde ruimte dat het glas in de sponning valt en de benodigde ventilatieruimte)
Gelaagd glas
Gelaagd glas bestaat uit twee of meer ruiten, die met elkaar zijn verbonden door een transparante en onzichtbare tussenlaag van kunststof (pvb folie van 1,2 of meerdere lagen op elkaar). Bijvoorbeeld 33.1 (6.37mm) of 44.2(8.74mm) glas. Een voorruit van een auto is gemaakt van gelaagd glas. Het grote voordeel van gelaagd glas is dat er geen stukken uitvallen als het breekt. Die kunststof tussenlaag houdt alles bij elkaar. Gelaagd glas is aan te bevelen voor bijvoorbeeld balkonruiten, balustrades, beloopbaar glas en op al die plaatsen waar een kans bestaat dat iemand door het glas (naar beneden) kan vallen. Ook heeft het een geluiddempende en diefstalwerende werking.
Gehard glas
Gehard glas is ongeveer 5x zo sterk als gewoon glas van dezelfde dikte.
Bij breuk valt het uit elkaar in veel kleine stukjes (zoals bijvoorbeeld de zij- en achterruit in een auto en een bushokje), die geen diepe wonden kunnen veroorzaken.
Gehard glas is dus ideaal om toe te passen op plaatsen waar glas snel kan breken en/of waar veiligheid voorop staat. Zoals douchedeur of douchewand, bij binnendeuren en buitenpuien. Bij isolatie glas wordt het ook toegepast om breuk door slagschaduw te voorkomen (ongelijke opwarming in 1 ruit vanwege tegelijkertijde de zon en schaduw). Ook is gehard glas warmte- en hittebestendig tot ca. 400 graden voor achter de kookplaat/fornuis of op tafel waar een kop koffie hetglas plaatselijk opwarmt en breuk kan veroorzaken.
Gehard - gelaagd glas
Zo kan gelaagd en gehard glas ook gecombineerd worden. Dan zijn 2 geharde glasplaten met de pvb folie met elkaar gelaagd, zogenaamd gehard/gelaagd glas.Deze glasplaat kan opzichzelf staan voor een balustrade waar ook gaten in geboord moeten voor de houders bijvoorbeeld. Dit type glas wordt toegepast bij beloopbaar glas met 3 glasplaten gehard glas met 4 folielagen tussen de glasplaten. Maar het kan ook toegepast worden bij dubbelglas bijvoorbeeld met 1 zijde gehard/gelaagd glas en de andere zijde met hetzelfde of alleen gelaagd of alleen gehard of een andere keuze glassoort afhankelijk van de situatie. Dit wordt soms gekozen bij isolatieglas dat toegepast wordt in een daklicht of lichtstraat of serre met een hellingsgraad waar het glas kwetsbaarder is voor invloerden van buitenaf onder andere hagel, sneeuw of wind. Bij glas onder een hellingsgraad boven het hoofd dient de (binnenste) ruit altijd minimaal gelaagd glas 44.2 te zijn. Dat is 4mm glas met 2 lagen folie en nog een 4mm glasplaat aan elkaar geseald. De totale dikte is dan 8.74mm.
Hoe bepaal ik de glasdikte voor dubbelglas?
Bepaling van de minimum glasdikte volgens NEN 2608 voor isolatieglas
Glasdikte buiten/binnen Maximum oppervlakte Bijvoorbeeld
5 / 4 2.26 m2 150cm x 150cm = 2.25 m2
6 / 4 2.84 m2 170cm x 167cm = 2.84 m2
6 / 5 3.46 m2 190cm x 180cm = 3.42 m2
8 / 5 4.84 m2 250cm x 192cm = 4.80 m2
Hoe werkt het?
Glas reguleert energietransmissie door middel van: reflectie, transmissie en absorptie
Deze worden als volgt gedefinieerd:
(1) Reflectie - het percentage zonnestraling dat direct gereflecteerd wordt
(2) Directe transmissie - het percentage direct doorgelaten zonnestraling
(3) Absorptie - het percentage zonnestraling dat door het glas wordt geabsorbeerd
Suncool™ glas 71/39 is vooral geschikt voor kantoren en woningen waar veel natuurlijk licht nodig is. Dit product combineert goede zonwerende eigenschappen met een lage buitenlicht reflectie (10%) en een hoge thermische isolatie (Ug-waarde = 1,0 W/m²K).
Suncool™ glas 60/33 is speciaal ontwikkeld om aan de hoogste eisen te voldoen. Een neutraal uiterlijk is gezichtsbepalend voor een gebouw en woning en verhoogt het comfort. Daarnaast biedt ze uitstekende thermische isolatie met een Ug-waarde van 1,0 W/m²K.
De verdeling en werking van zonwerend / warmtewerend glas is als volgt:
LTA/ZTA
70/40
60/33
Licht toetreding in % / Zon toetreding in % (warmte)
Hoe meer warmte werend, hoe minder licht toetreding.
De 70/40 is het meest neutraal en laat het meeste licht door.
De 30/17 is het donkerste en houdt de meeste zon buiten.
Meestal wordt de 70/40 toegepast.
